老黄讲干式之七：全铝板干式电地暖在南北方清洁供暖中的高效应用

老黄讲干式之七：全铝板干式电地暖在南北方清洁供暖中的高效应用

原创 特约专家/黄国仓 南方采暖 2018-09-19

说到电地暖，暖通业界第一反应是使用过程中电费高，业主第一反应是存在电磁辐射等安全隐患。其实如今电地暖技术非常成熟，《辐射供暖供冷技术规程》JGJ 142-2012及《地面辐射供暖施工图集》12K 404等标准中明确了湿式和干式电地暖的设计应用规范，随着北方“煤改电”及全国峰谷电价优惠政策的推行，电地暖技术的简单灵活优势已凸显，近几年市场份额明显回升。本期着重给大家分享全铝板干式电地暖在清洁供暖中的应用价值。

一、全铝板干式电地暖系统概述

      全铝板干式电地暖系统采用2cm～3cm沟槽铝板干式电地暖模块嵌入加热电缆和智能温控器组成，表面直接铺设地板或地砖。不需要水泥回填，既可节省层高又可快捷施工；沟槽铝板快速传热和散热，完全消除了水泥回填湿式电地暖因表面被覆盖而导致的热量堆积隐患，既提高了加热电缆的安全性，又加强了采暖效果，特别是地板区。相同功率的铝板干式电地暖与湿式电地暖相比，其地面温度相对可提高5℃，房间温度可提高2℃以上，达到与水地暖完全相同的舒适度；地面绝热向下传热损失小、升温快、褪温适中，可实现良好的行为节能。尤其适合中小面积精装新房及老房改造、移动房车、木屋岗亭、局部办公室、装配式建筑等场合。

二、全铝板干式电地暖技术特点

1、安全可靠

     全铝板快速传热和散热，完全消除了加热电缆积热隐患；电缆屏蔽层接地，无电磁辐射隐患；抗压强度20t/㎡以上且无地板响声隐患；质保期15年，售后保养无忧。

2、超薄美观

     2cm～3cm厚全铝板干式电地暖施工现场美观高档，表面铺地板或地砖总成厚度5cm～6cm，相对水泥回填湿式电地暖平均节省4cm层高。

3、快装快用

     模块化铺装简单便捷，实现每天人均100㎡以上竣工量；相对减少120kg/㎡楼板荷载；开地暖半小时表面即可升温，房间蓄热后关地暖可保温4小时，适合峰谷电场合。

4、使用费低

     干式地暖地面绝热向下传热和传冷损失小，升温快、褪温适中，可实现分时段、分区域行为节能，大幅节省采暖电费和夏季空调费。按南方0.35元谷电政策，15㎡干式电地暖晚上开10小时仅5元电费，夜间费用远低于壁挂炉水地暖系统！

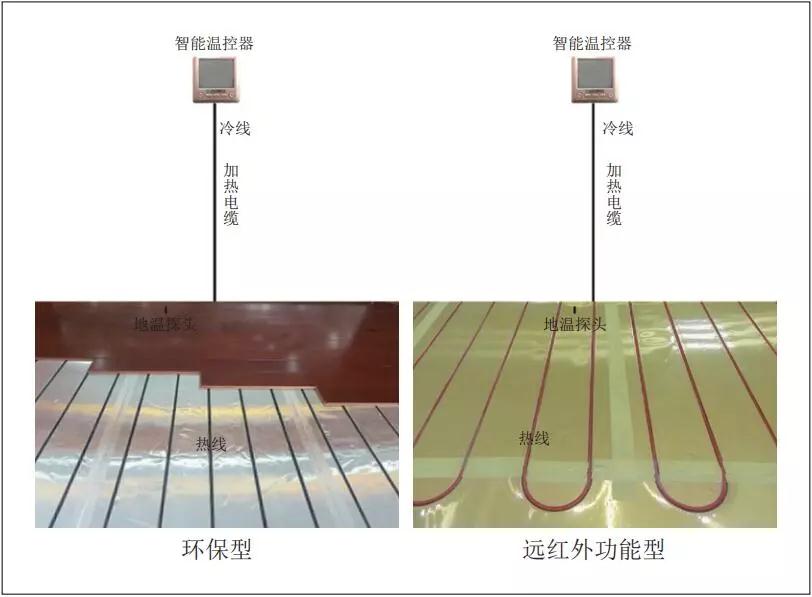

全铝板干式电地暖系统图

5、保护地板

     干式地暖防潮功能良好，与白蚁灭杀工艺相同，可防止地板霉变并杜绝白蚁隐患。

6、理疗养身

     其采用的远红外功能模块具有良好的“暖身养身”功效。其既通过了国家远红外中心检测，又可用身体直观体验。低温远红外线在医学上被称为“生命之光”，具有改善血液和微循环、促进新陈代谢、提高免疫能力、增强心脑血管机能等理疗养身功效。

三、全铝板干式电地暖设计选型及施工配合要点

1、电缆功率

     按实铺140W/㎡配进户线及空开，局部安装则按进户功率140W确定干式电地暖面积；每平方米电线铺10㎡干式电地暖确定支线规格。

2、地暖模块

     标准规格1800mm长、600mm宽、30mm厚，地板区总成厚度4.5cm；地砖区铝板模块厚度2cm，总成厚度6cm；混装户型如地面平整度达到铺设地板要求，可选5.5cm加厚型模块。

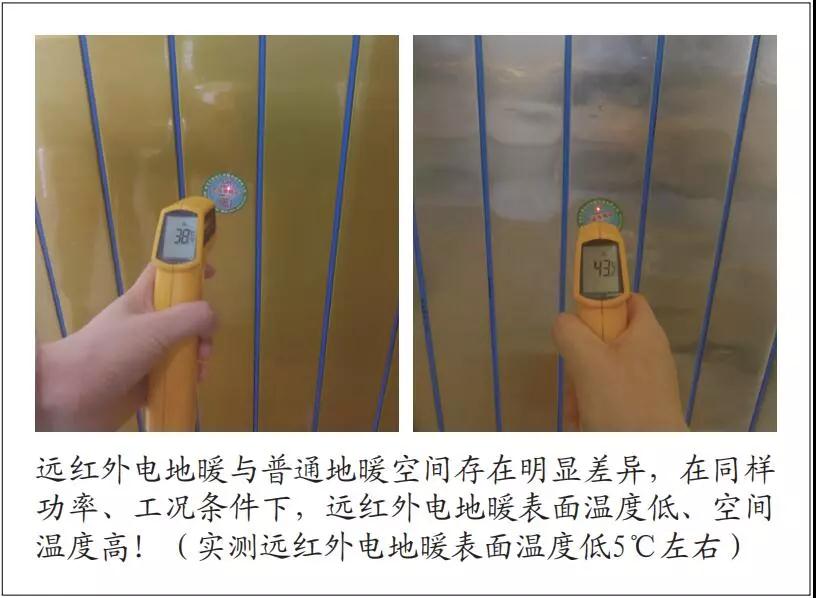

远红外电地暖与普通电地暖对比

3、卫生间

     采用2cm厚度的平板地暖模块和标准工艺，可免回填和二次防水，并消除窜水隐患。

4、温控器

     采用双温双控型温控器，拥有控室温和限地温的双重安全设计，一般装在电灯开关旁边，严格按温控器接线图接线，探头放入地温探头模块的铝板沟槽，方便更换。

5、加热电缆

     严格按照每平方米不大于8m选型，确保电缆线全部进入铝板沟槽；单导线用裁切铝板弯头板调节最后的电缆长度。

6、木楞骨

     地板面积大于13㎡，必配专用沟槽木楞骨，解决悬浮式地板晃动问题。地板地砖混装户型可采用先地砖后地板二次施工，装修配合更方便；地暖模块拼缝用铝箔胶带粘贴。

7、简易施工三句话

      严格按简易施工三步骤确保施工质量：（1）确认地平面达到铺设地板要求；（2）先铺防潮垫后铺模块；（3）中间放置木楞骨，墙边及过门处用水泥抹平处理。加热电缆线槽不得用铝箔胶带完全封贴！

四、全铝板干式电地暖在南方新房住宅的应用价值

1、建筑面积130㎡以下的精装房住宅应用价值

      依据新建小区电负荷设计标准：住宅建筑面积120㎡～150㎡，每户电容量基本配置12kW，按140W热负荷和0.67实铺地暖面积系数计算得出：

      新房建筑面积130㎡以下装干式电地暖不需要做电增容。全铝板干式电地暖无电磁辐射、无售后困扰，相当于最简单耐用的水地暖，具有初投资低、地暖效果好、使用费低、施工配合简单、节省地暖层高等优点。解决了燃气壁挂炉用于中小户型初投资和使用费用过高的问题。其用于精装修公寓性价比最高，不需要水泥回填、不耽误装修工期。

2、干式电地暖在地板区的局部应用价值

     第一，正好调节地面高度。正常装修时，餐客厅地砖区厚度5cm，房间地板区需要用水泥找平垫高3.5cm；房间地板区自流平后，铺3cm干式电地暖模块和1.5cm地板，正好与地砖齐平。

     第二，效果好、费用低。全铝板干式电地暖用于房间地板区地暖效果最好，升温快、使用方便、初投资和使用费用最低。

     第三，保护地板安全。房间铺干式电地暖，既消除了水泥回填层的潮气导致地板变形的隐患，也消除了地板长期使用后霉变和白蚁侵蚀的隐患，从而确保地板安全使用。

     第四，施工配合方便。没有壁挂炉与水地暖交叉施工协调的困扰，干式电地暖施工配合极为简单，配合面层施工无线管被损坏隐患。

     第五，夏天空调舒适。干式电地暖地面绝热可提高夏季空调舒适度和地板弹性脚感。

五、干式电地暖在卫生间的局部应用价值

     1、卫生间地方狭小却五脏俱全，做地暖需要解决漏水窜水问题，并综合考虑层高调节、施工配合和采暖效果等因素，所以干式电地暖非常适合应用于卫生间地暖。

     2、采用干式电地暖模块，不需要回填，方便调节高低差；采用湿区和干区模块分切，用贴砖水泥做止水带，可防止背面窜水隐患；采用地漏对侧进回线，消除电缆表面窜水隐患，从而保障卫生间电地暖良好的使用效果。

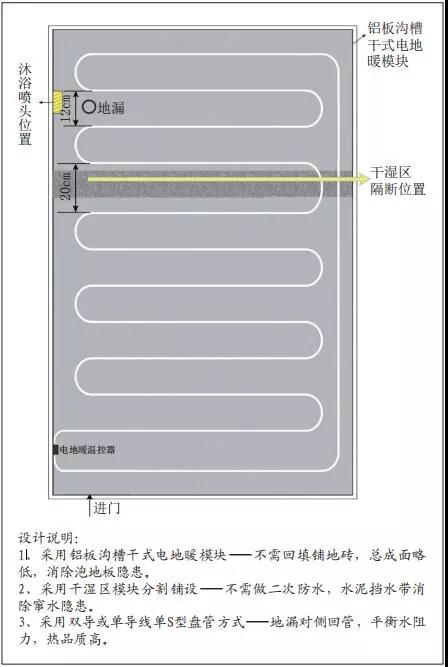

卫生间地砖型快装电地暖标准施工图

六、铝板干式电地暖在老房快装地暖、墙暖及北方“煤改电”清洁供暖中的应用

     借用插座电源，采用2cm厚干式电地暖模块、加热电缆和温控器，表面铺上地板后就可舒适采暖，叫老房快装地暖；

     固定在墙面表面铺集成墙板叫集成墙暖，其具有暖脚舒适、超薄美观、快装快用、安全可靠、无电磁辐射、无售后困扰等技术优势；

     采用远红外功能电地暖模块，实现“暖身养身”的局部地暖，是典型的清洁供暖改造技术，应用于现住房餐客厅、卧房、办公室、宾馆前台、岗亭及北方“煤改电”等局部地暖改造场合，具有初投资低、采暖效果好、使用费用低、改造效率高、无排放隐患等综合优点。
