产品介绍：

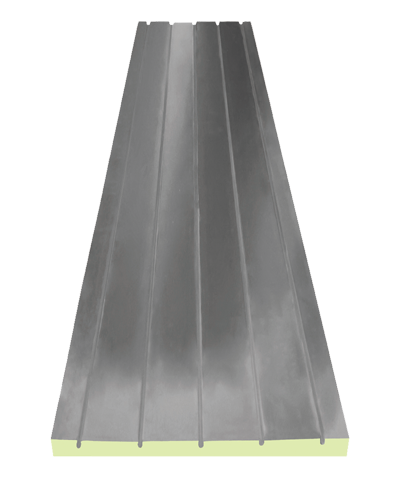

环保型免地楞铝板电地暖模块适合安装在非地楞固定地板的干式地暖区内，采用环保型防腐反射布、铝板和保温板复合，防腐反射布可保护保温板形成良好的隔热层，避免保温板直接受热产生热挥发隐患，使室内地暖区环保，反射布表面高光银膜，提高模块的热反射量，因而更加节能。模块上方可直接铺设地板，增强地板良好的舒适脚感，替代铺垫宝安装，并保持室内良好的绝热性能。模块自带弯头管槽，在地暖区两头位置铺设，弯管施工非常方便。产品供货规格为600宽*1800长，厚度规格范围3.0—3.5—4.0—4.5cm，适合全屋地板、地板地砖混合安装等不同的地暖环境使用。具有环保节能、不占层高、升温快、施工便捷等优点。本产品是安装环保型干式电地暖系统的理想材料。

选型说明：

1、全屋安装地板的地暖区，一般选择3.0cm厚度常用产品，保持良好的地面绝热性能，产品型号为：TD30-600-1800。
2、地板地砖混合安装的地暖区，地板区一般选择4.5cm厚度,保持室内地板区和地砖区高度一致，产品型号为：TD45-600-1800。
3、其他厚度规格为非常用产品，需要预先定制。

安装地平及发热电缆说明：

1、本产品直接在水泥地面上铺设，要求地面平整，否则会影响地板水平面。一般在安装地板前一天铺设（请详见安装说明书）。
2、一般采用外径DN8发热电缆，厚度一般不低于2.5CM（槽间距为12CM）。否则，绝热性能较差。

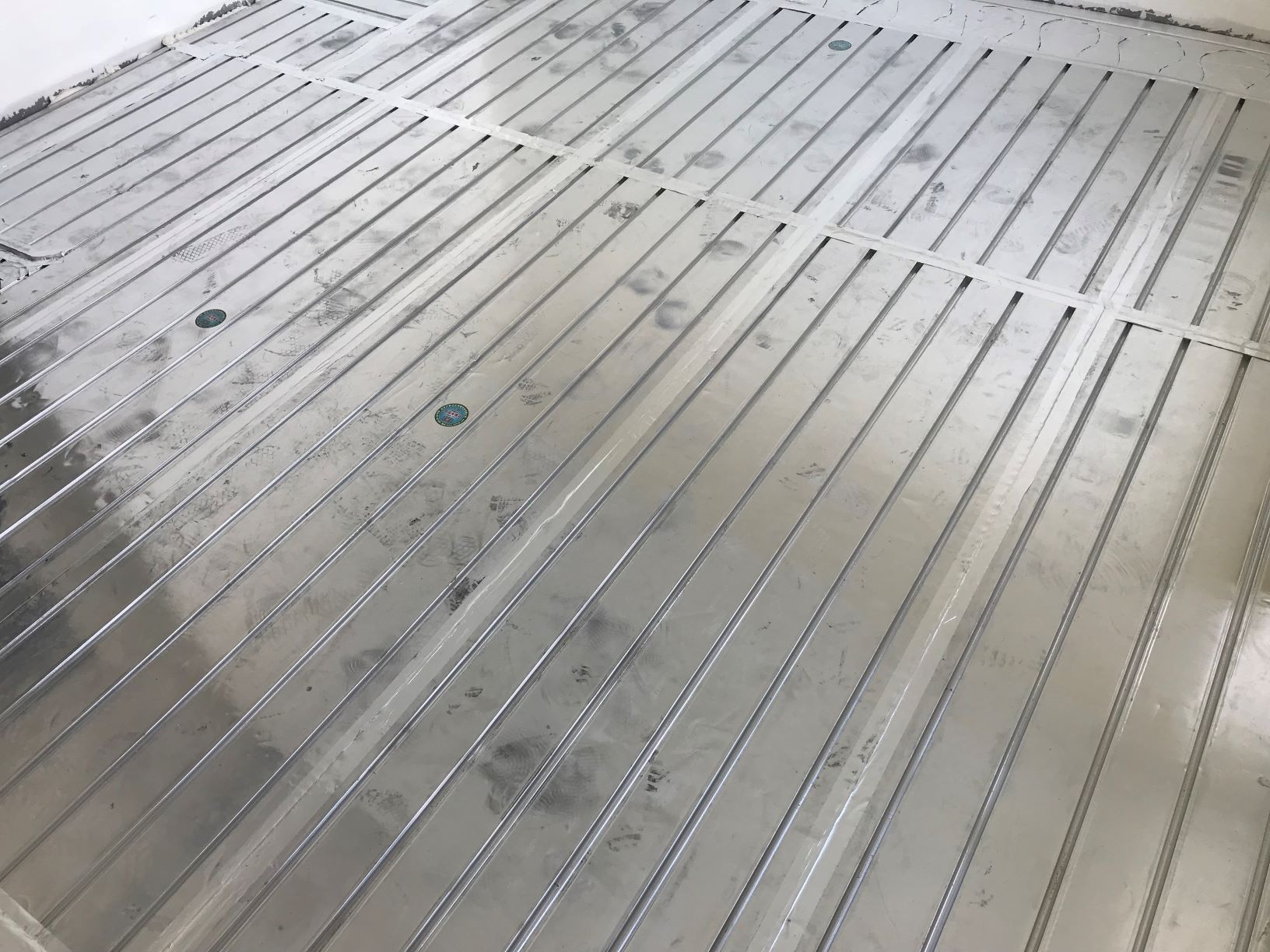

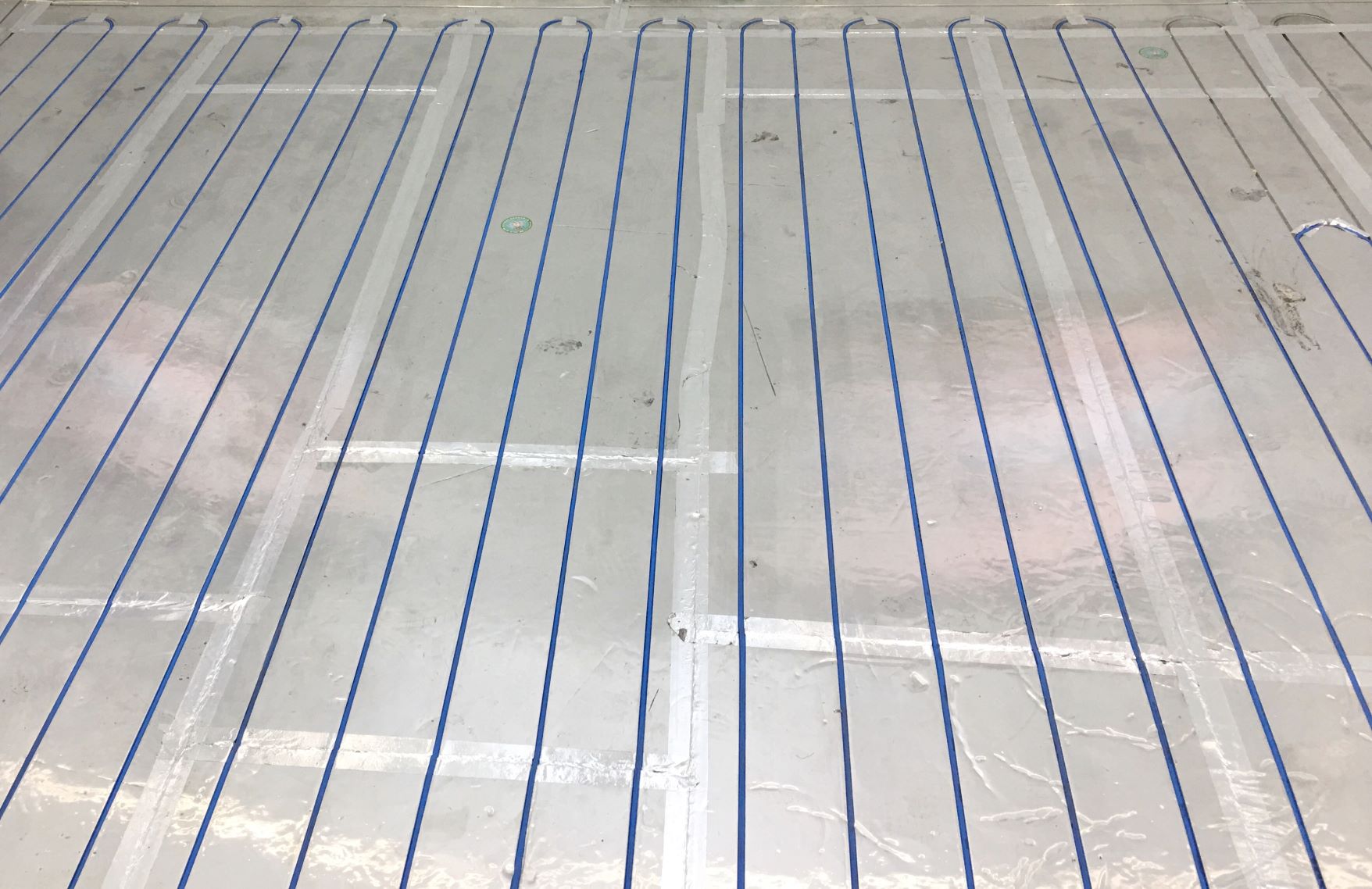

施工图片
