第十届中国供暖暨舒适家居设计施工大赛荣获【全国前十强】

新江湾·戎德苑

干式地暖二次分水器过管工艺施工项目

一、项目介绍

项目名称：上海新江湾·戎德苑干式地暖二次分水器过管工艺施工项目

项目地址：上海新江湾·戎德苑小区

项目户型：三室两厅两卫，建筑面积153㎡，采暖面积115㎡

地暖模块配置选型：客餐厅地砖区选用3.0公分地砖沟槽型干式水地暖模块，卫生间选用2.0公分地砖平板型水地暖模块；房间地板区选用3.5公分地板型干式水地暖模块，地板区单独一组分水器，餐客卫地砖区另一组分水器

施工单位：上海萨固冷暖设备有限公司

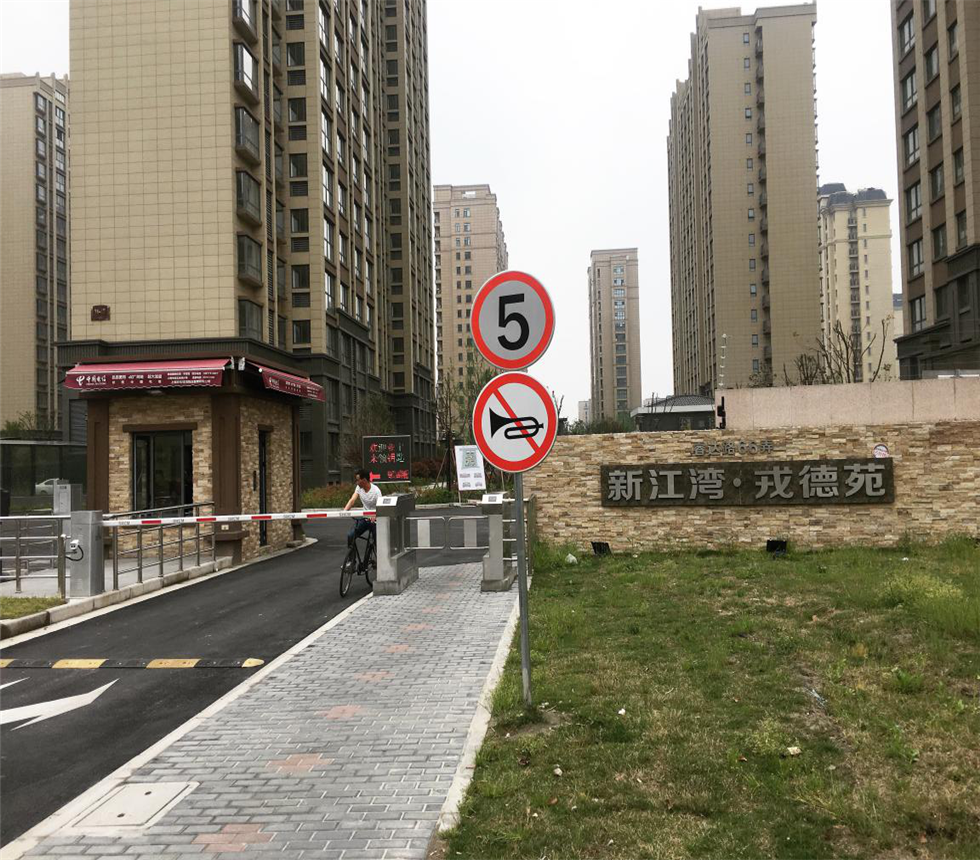

项目外景：

二、设计依据

1.《辐射供暖供冷技术规程》（JGJ 142-2012）

2.《低温热水地板辐射供暖系统安装》（12K404）

3.《采暖与卫生工程及验收规范》（GBJ242-82）

4.《建筑安装工程质量检验统一标准》（GBJ300-88）

5.《低温热水地板辐射采暖系统施工标准》（12K404）

6.《建筑给排水及采暖工程施工质量验收规范》（GB50242-2002）

7.《天脉远红干式节能地暖施工工艺验收标准》

三、产品材料概况

1、锅炉：采用德国进口威能24kw标准型壁挂式燃气采暖两用炉；

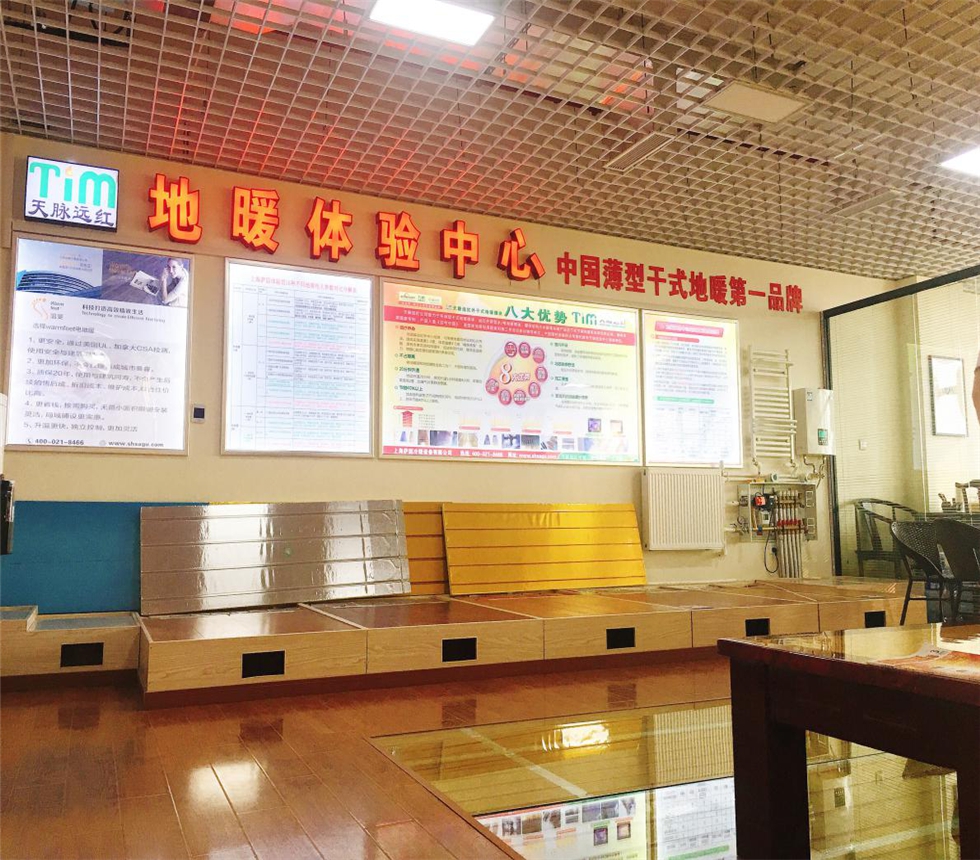

2、地面模块：采用南京天脉远红；

3、主管道：采用美尔固铝塑管；

4、地暖管道：采用乔治费歇尔+GF+的PERT16管；

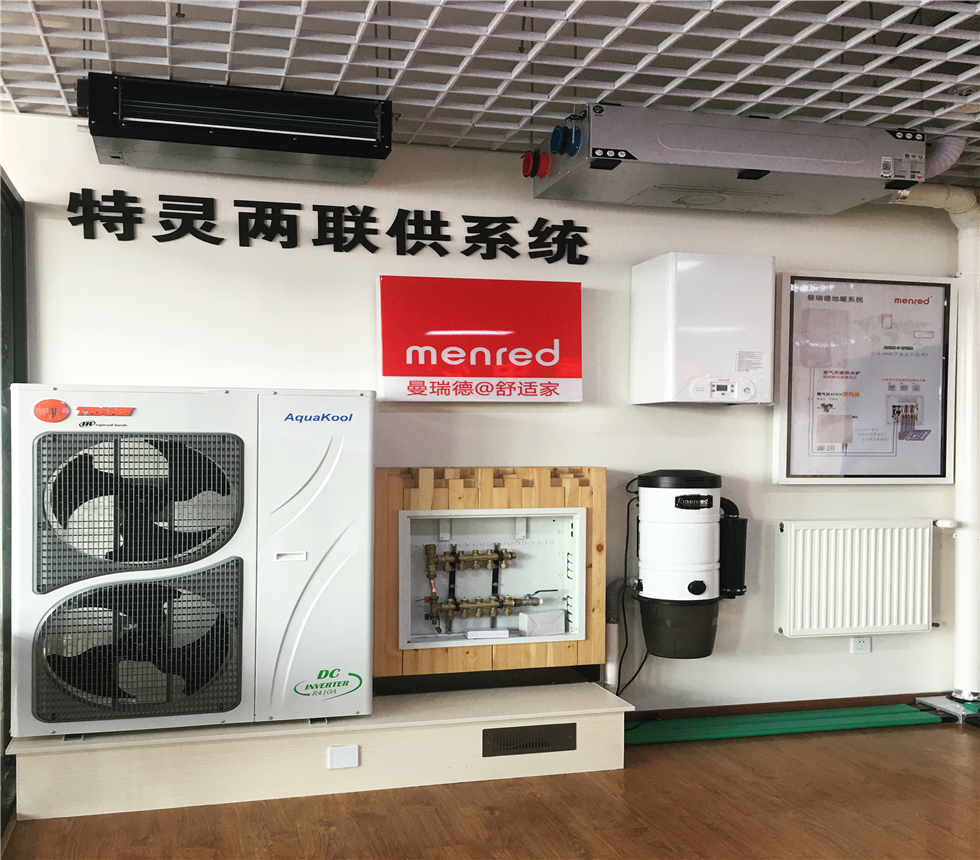

5、分集水器：采用曼瑞德；

6、温控器、执行器：采用曼瑞德；

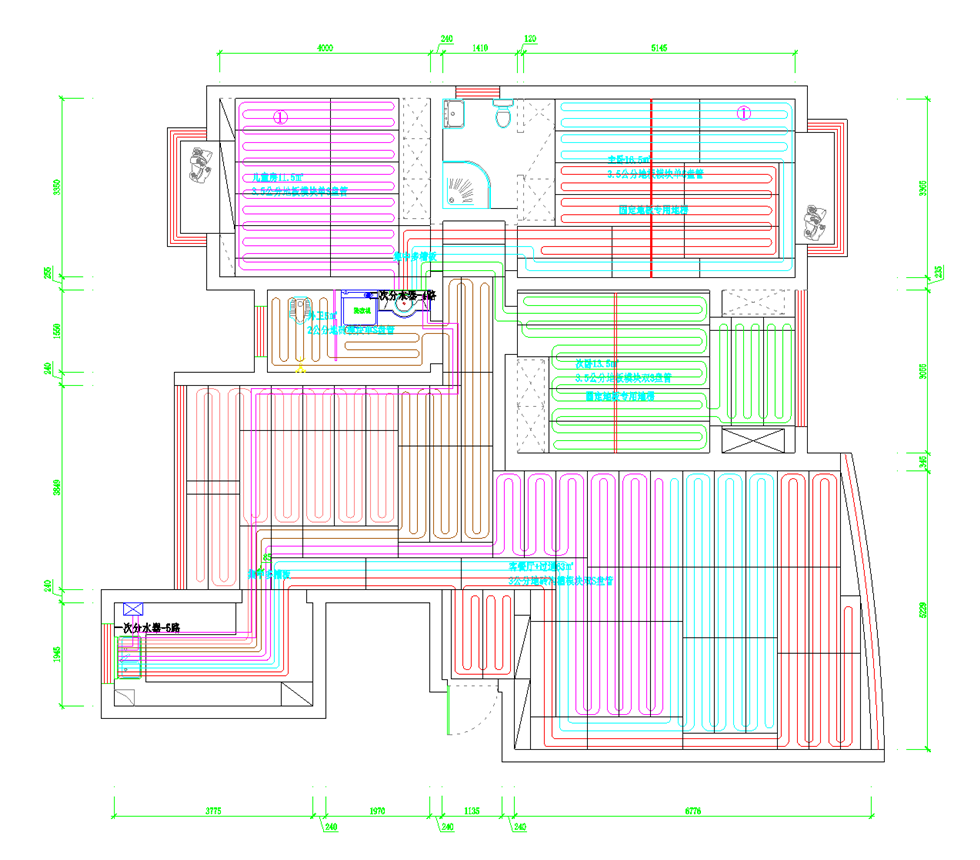

四、图纸设计

五、项目施工过程

1、领料交底

根据客户家的实际情况，施工主管到现场与业主交底，确认锅炉安装的位置，一般放在厨房或阳台，最好是靠近水、气源的地方，安装要确保检修和拆卸空间。

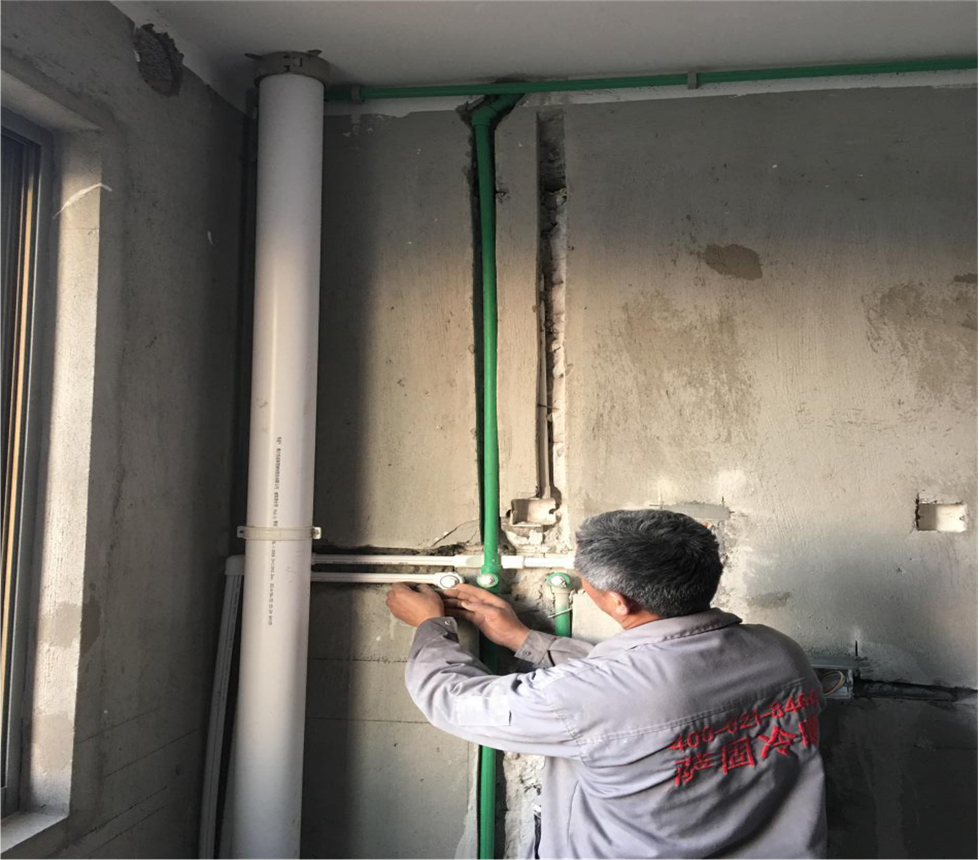

2、将分水器箱子装入事先定好的位置，箱子底部距离地面高20㎝，水平安装。排放好锅炉到分水器的主管道以及房间温控的线路。

3、地面材料进场，材料整齐堆放整齐划一的摆放，保持工地现场整洁，施工前，首先将现场清理干净。

第一阶段：餐客厅.卫生间地砖型地暖模块末端施工

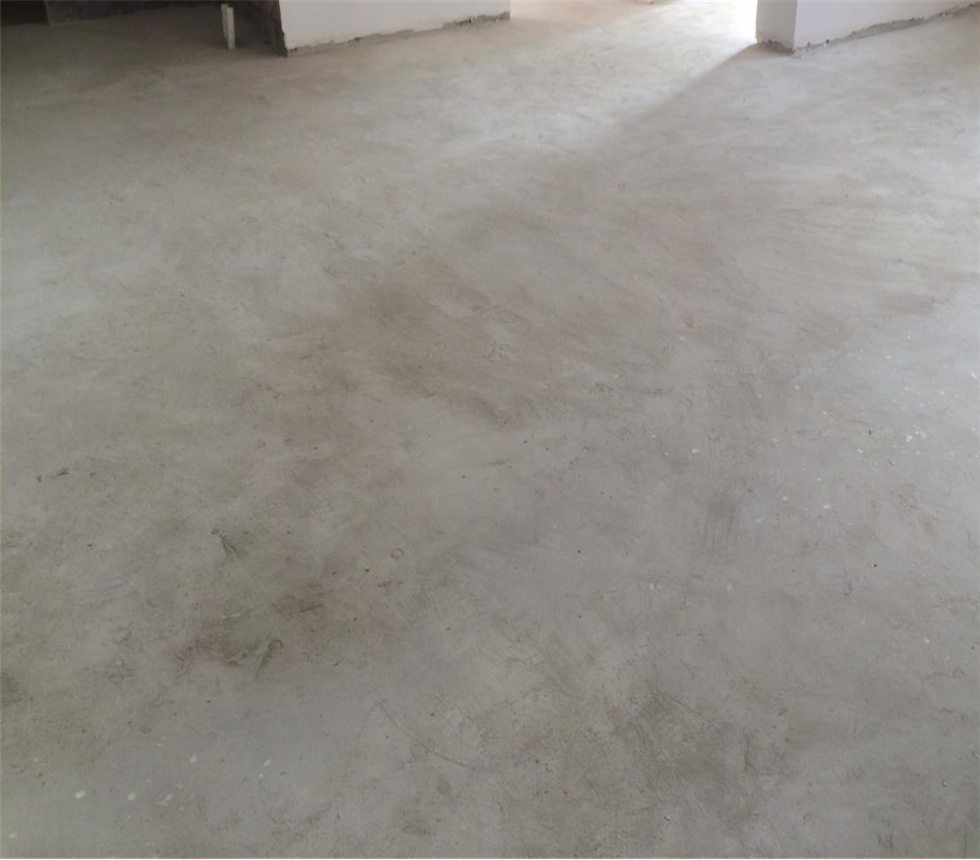

1、地面平整度：地砖型沟槽模块对地面平整度要求很低，只要不严重凹凸不平即可，通过贴砖时找平。

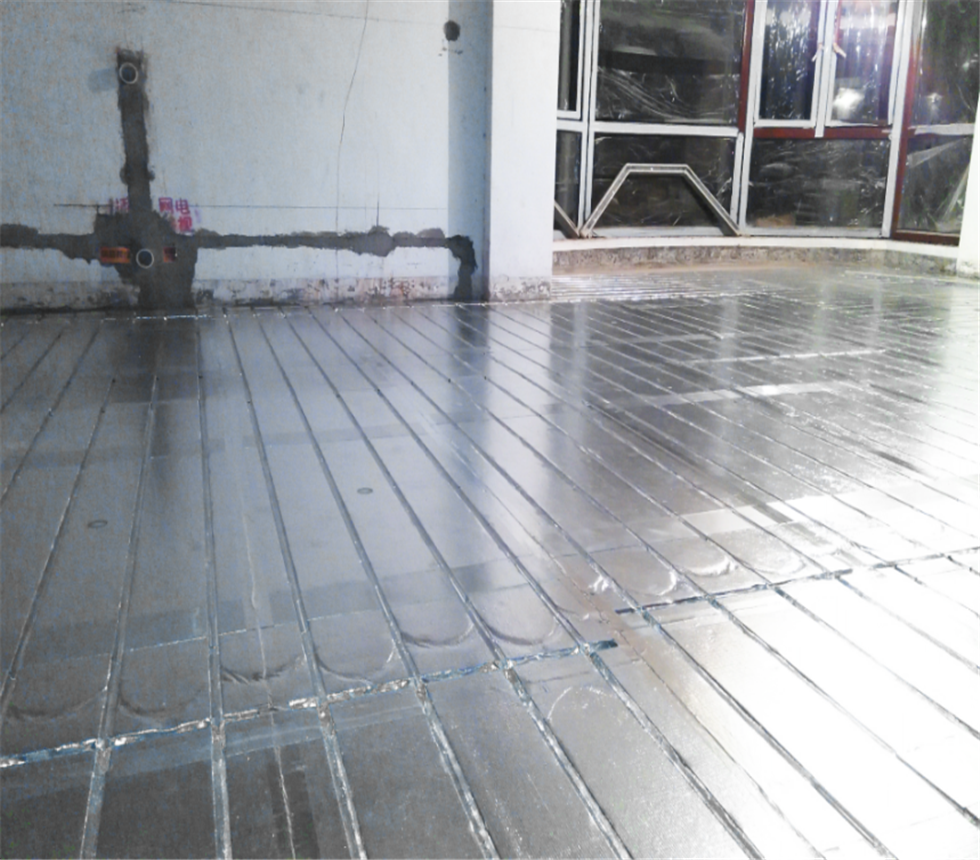

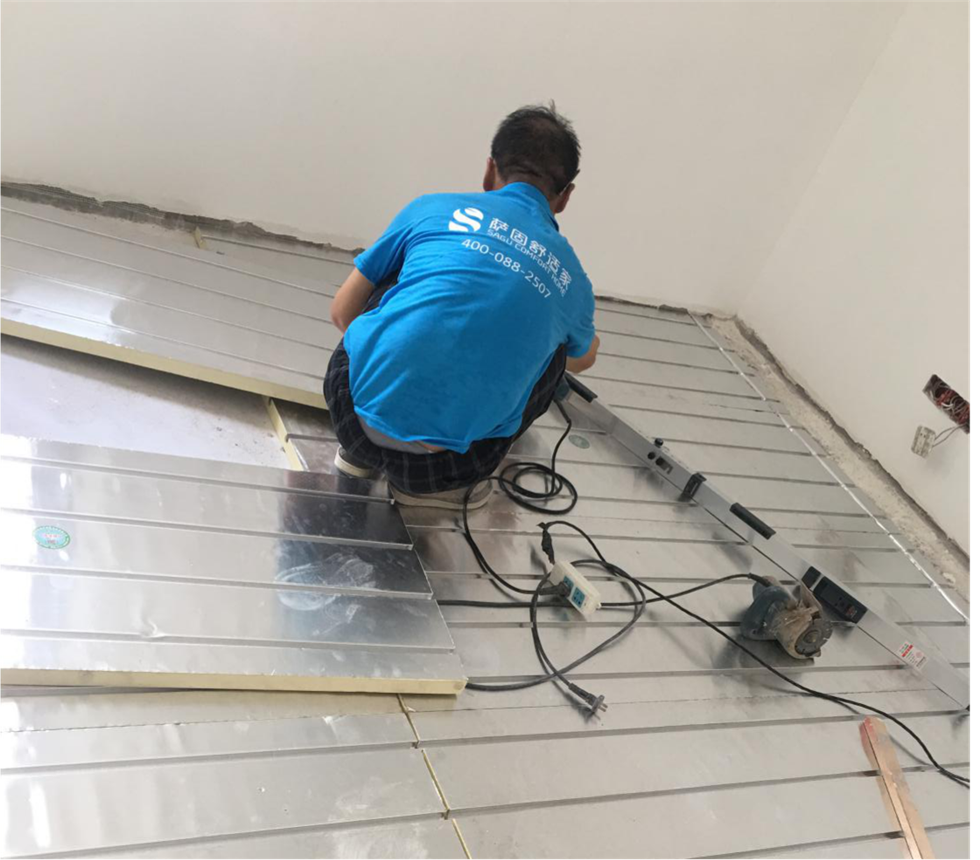

2、客餐厅地砖沟槽型模块铺设：模块拼缝采用铝箔胶带粘贴。

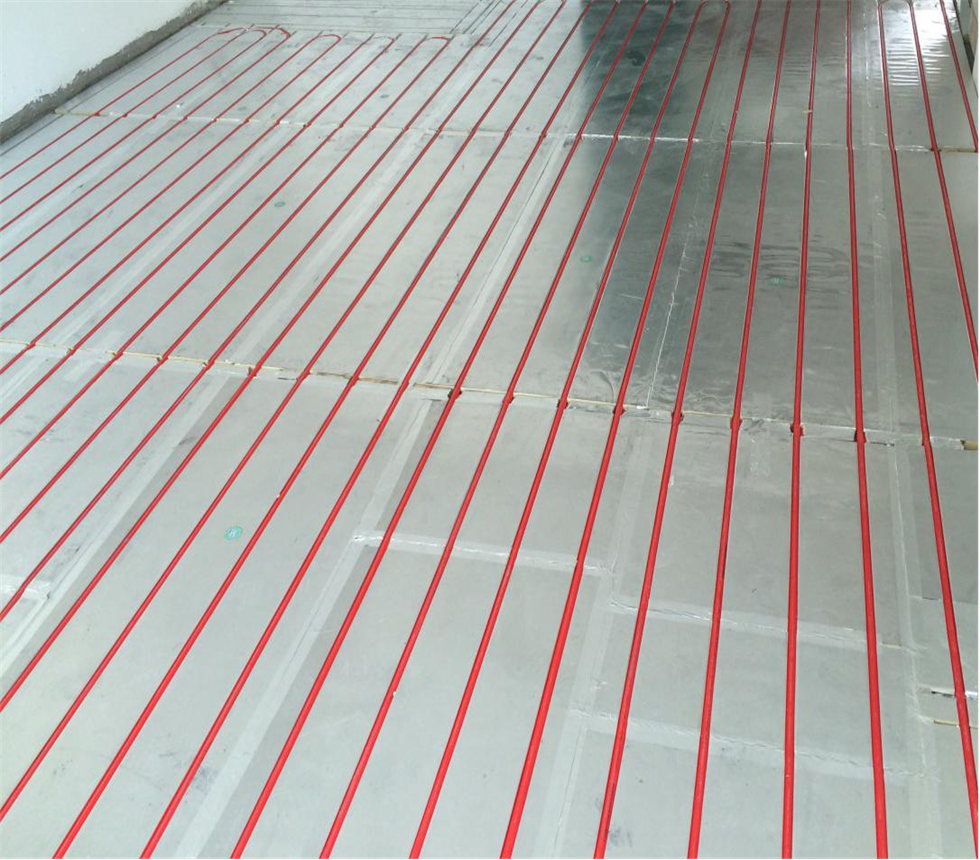

3、地砖沟槽型模块地暖盘管：大面积双S盘管工艺，降低水阻力。管道施工完毕注水试压，试验压力为6kg，压力表长期保压。

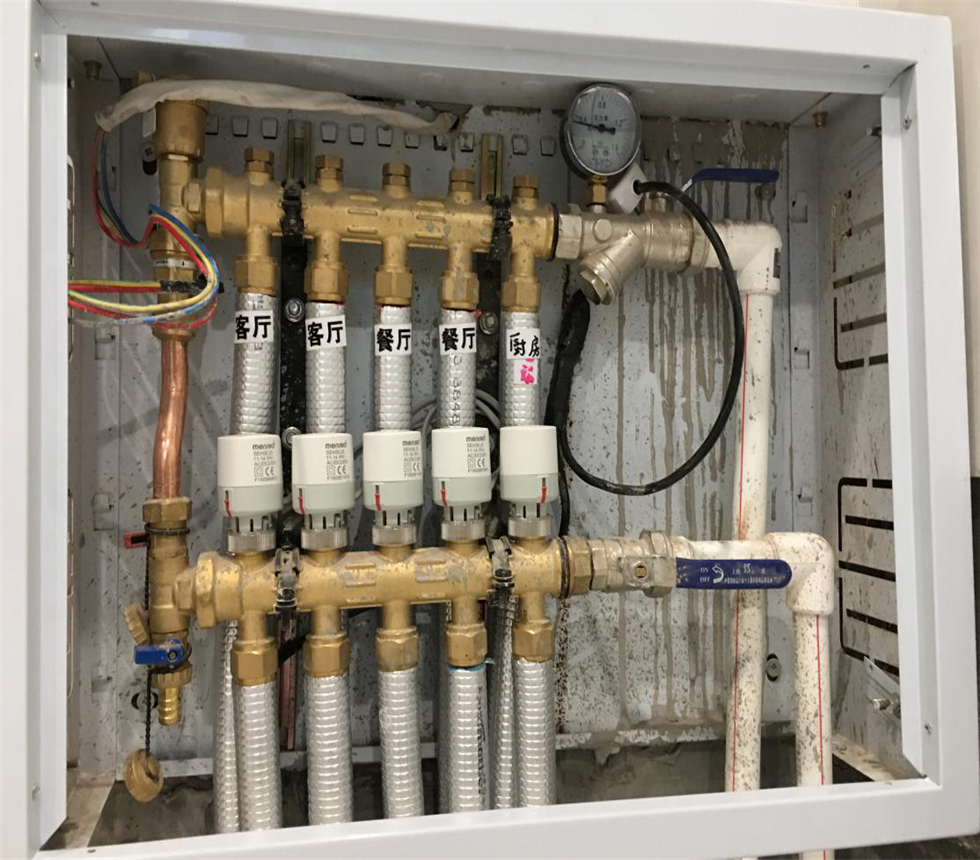

4、地砖区5路分水器放厨房：客厅餐厅厨房等地砖区。

5、模块表面直接贴砖：水泥粘接层按标准不低于3公分贴砖，免去豆石水泥回填，不影响层高。

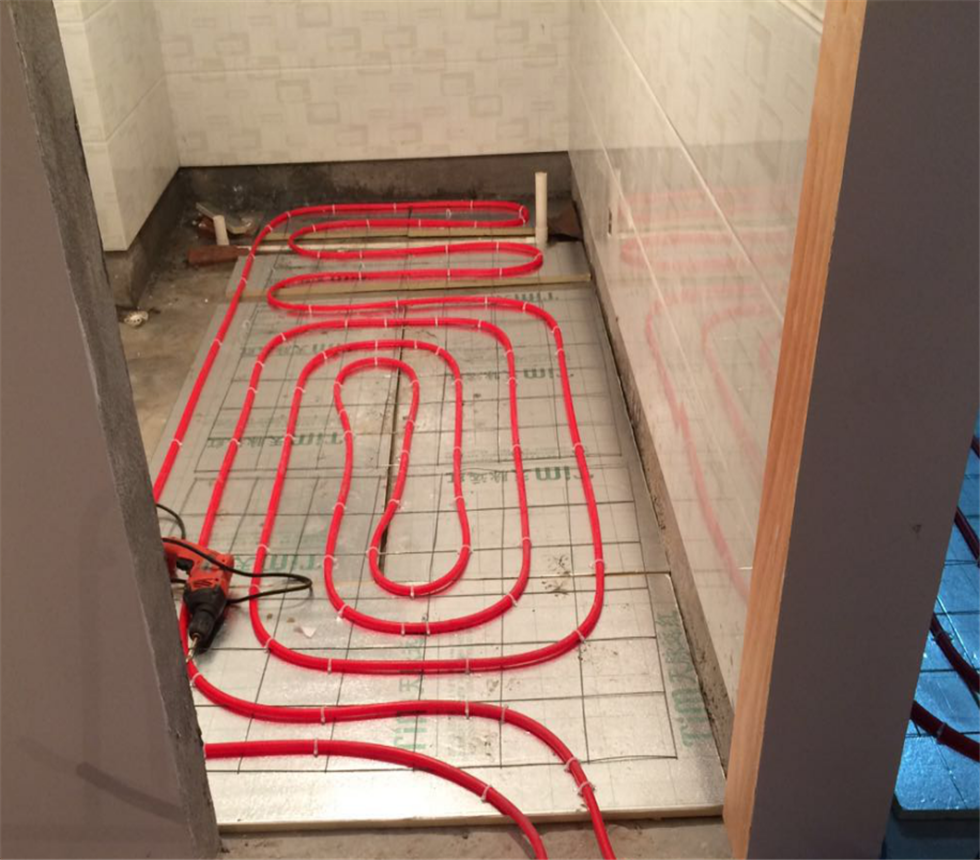

6、卫生间地砖平板型地暖模块铺设：按标准工艺铺设，表面直接铺设地砖。

第二阶段：房间地板区干式水地暖模块末端施工

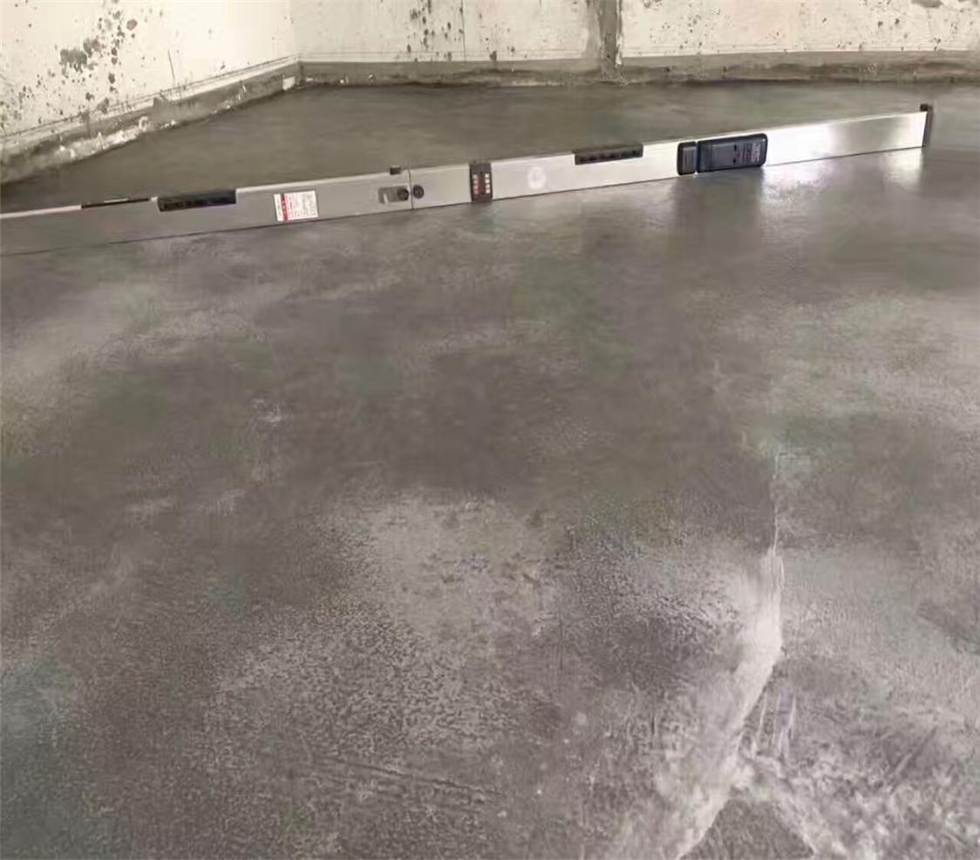

1、确认地面平整度：地板区必须达到铺设地板的两个参数要求（房间对角高低差小于1.5cm、每2沿米地面偏差小于5mm）,否则会出现地板响声问题！

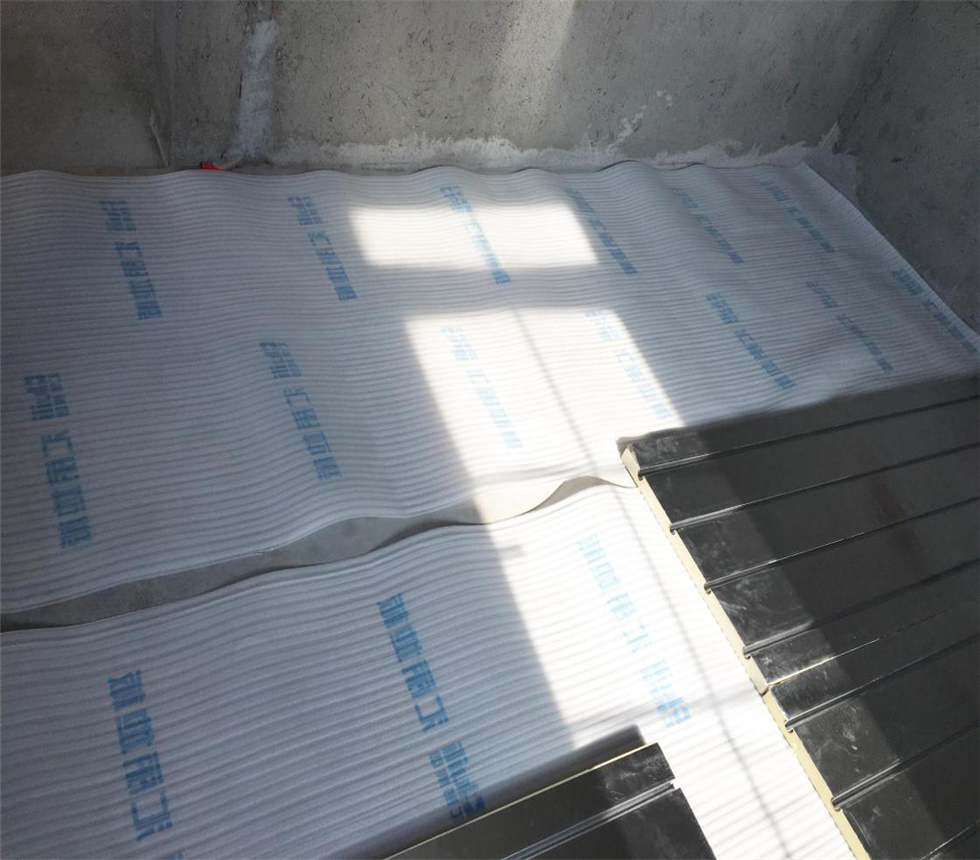

2、铺设防潮垫：模块铺设前保持房间地面整洁，先铺设防潮垫后铺模块。

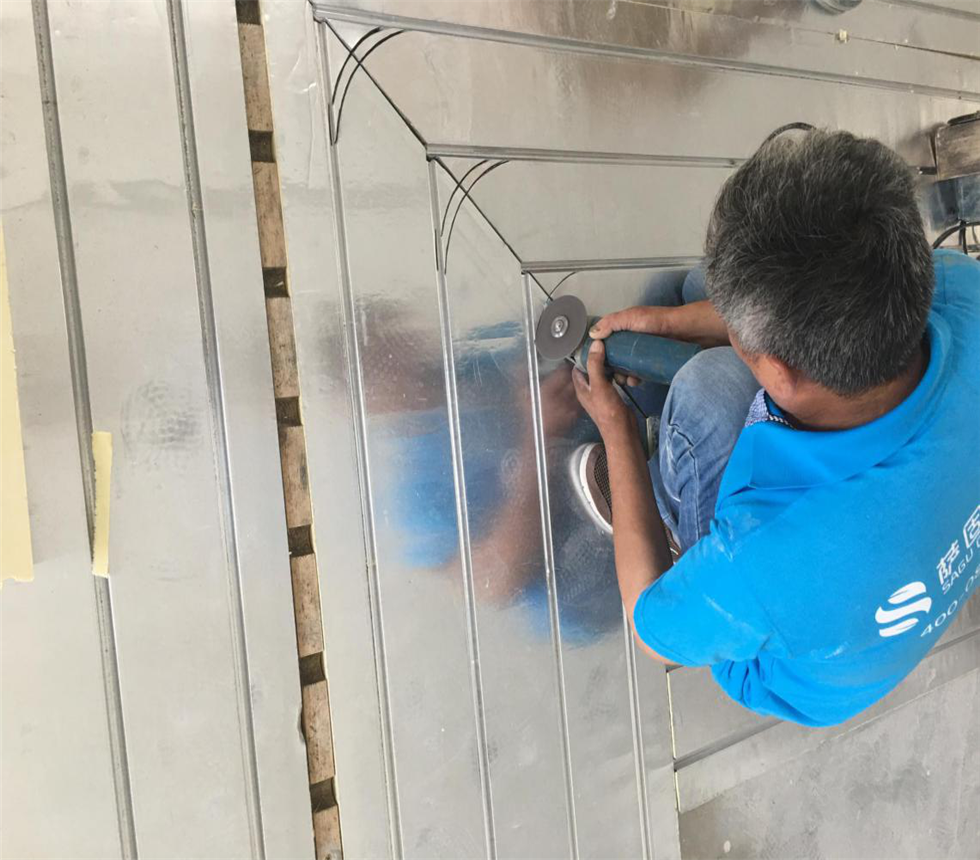

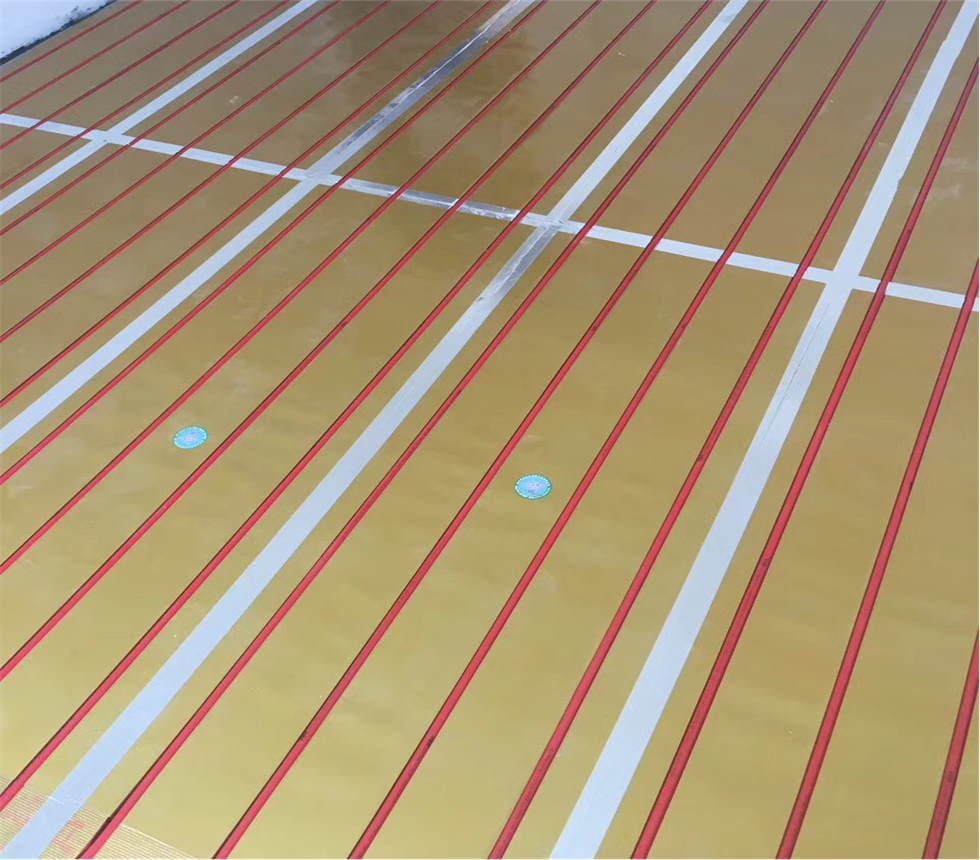

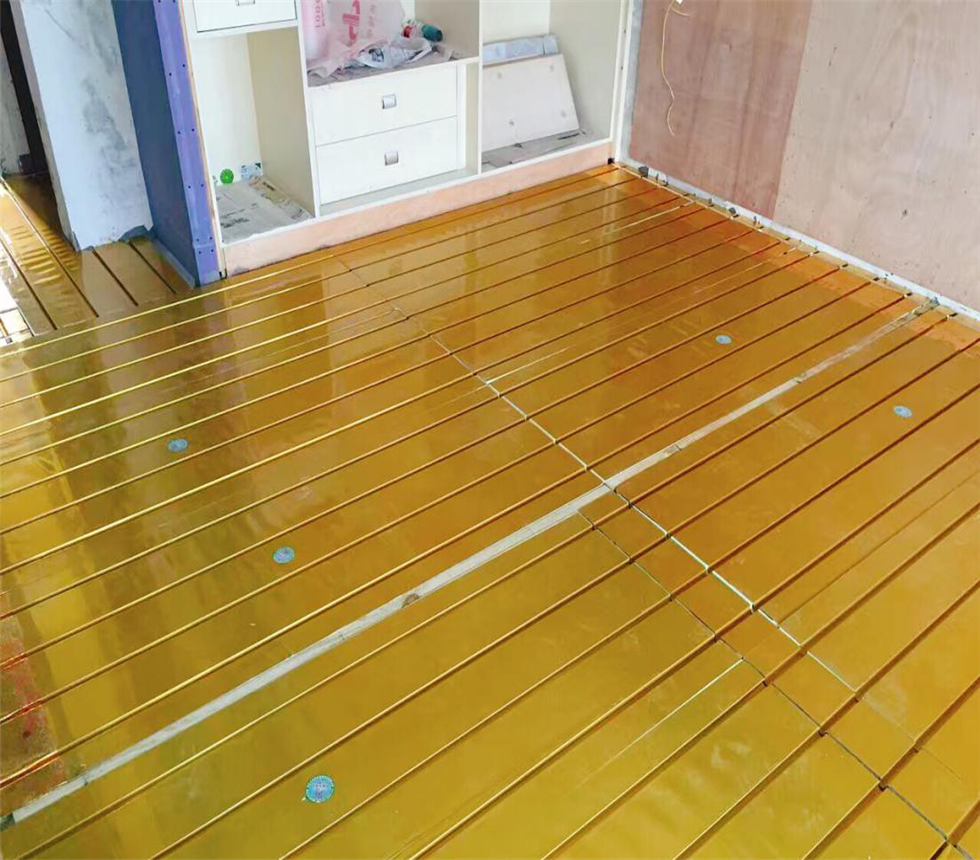

3、铺设地板型干式水地暖模块（主卧室远红外型.次卧室环保型）：模块拼缝采用铝箔胶带粘贴。

4、房间地暖盘管：大于14㎡采用双S盘管，14㎡以下采用单S盘管方式。

用水泥抹平墙根缝隙与模块表面持平

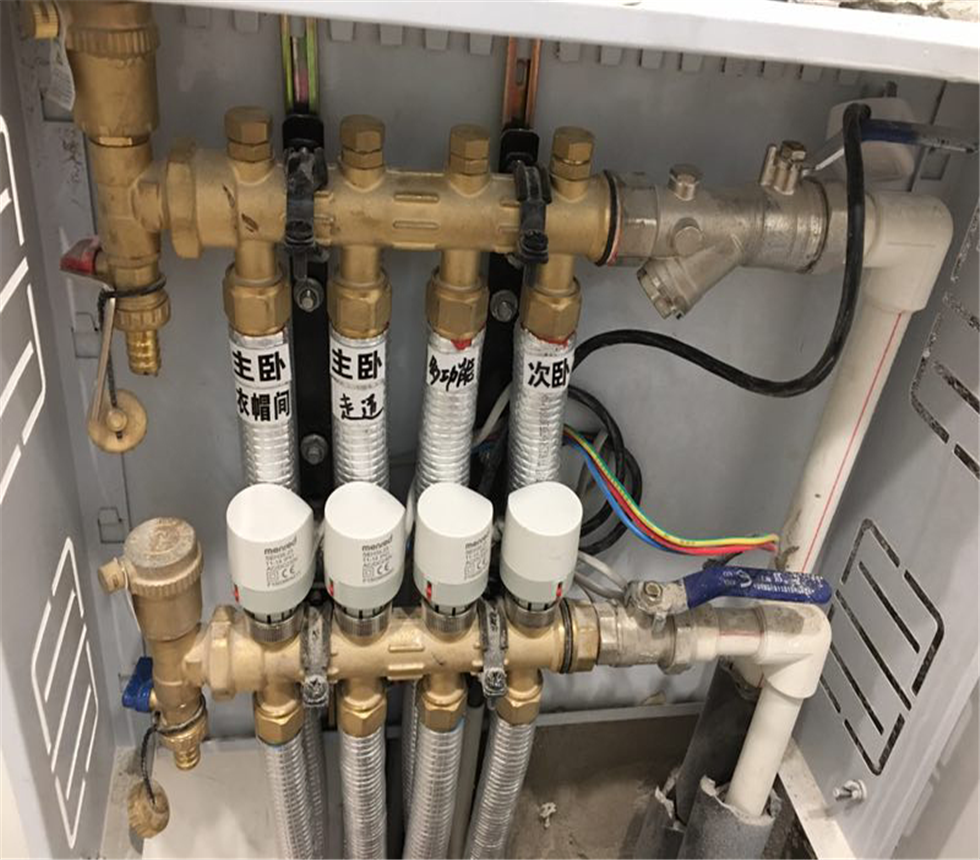

地板区4路分水器放于次卧室外墙面：房间地板区

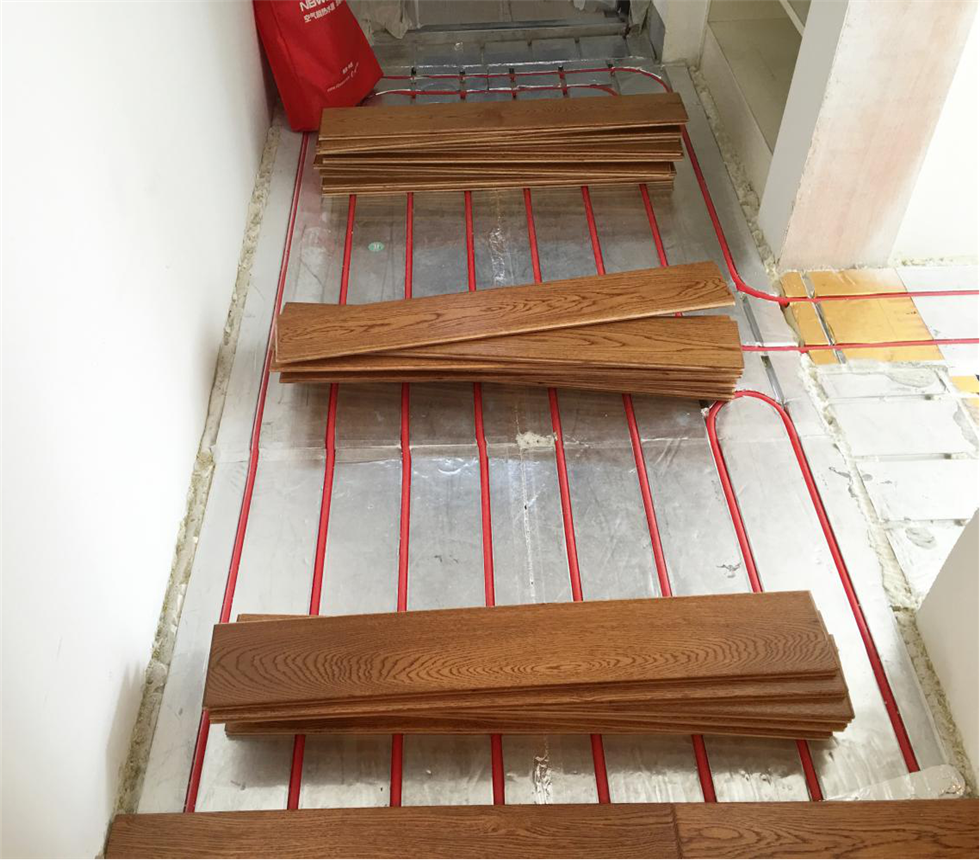

5、模块表面直接铺设地板。

6、壁挂炉施工及调试：按规范安装壁挂炉，注水试压并调试，严禁地面打孔！

6、全部安装完毕后，和业主进行总验收调试。一切调试正常后，由业主验收签字并传授业主操作步骤和注意事项。

售后服务承诺

1、公司设有工程服务部，负责地暖系统的安装、调试和售后的维护、保养及维修。

2、为用户提供长期服务，包括安装、调试，定期保养、维修等全套工作，设备自调试验收合格之日起两个采暖期内在正确使用情况下免费保修，直至更换产品；质保期外，对业主实行有偿服务。

3、产品安装后，公司建立客户档案，记载从系统设计以来的所有资料，以便售后服务，免费对用户进行设备使用培训。
