第九届中国供暖暨舒适家居设计施工大赛荣获【全国优秀奖】

上海萨固叠墅干式节能地暖及太阳能热水系统设计施工案例



一、 项目简介

1. 项目名称：某军首长三层叠墅

2. 项目内容：  1）干式节能地暖系统

                       2）壁挂炉与太阳能联动中央热水系统

                       3）中央净水系统

3.  项目地址：上海市杨浦区政青路69号别墅

4.  项目主要设计方案介绍

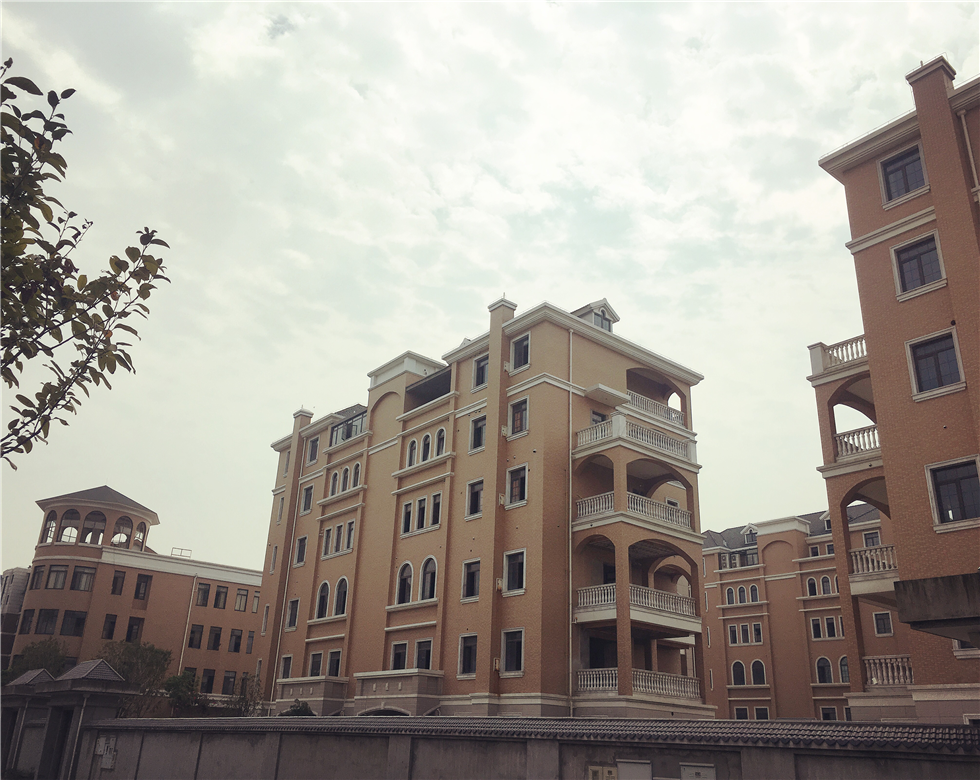

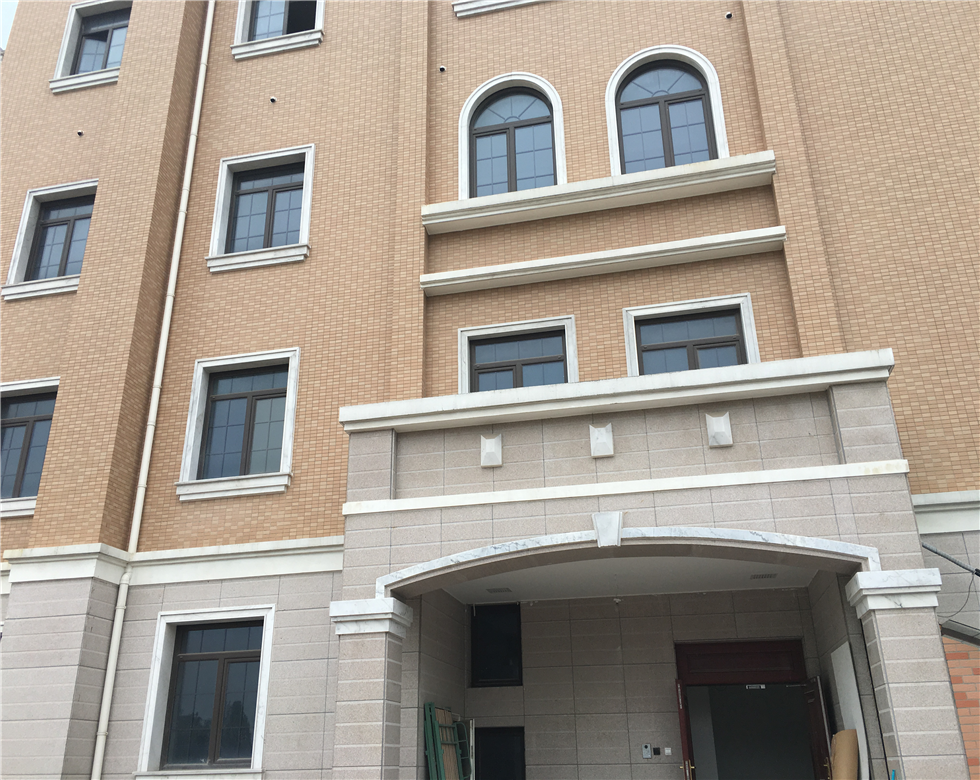

       本项目是国家分配给首长退休养老福利房，每幢六层，本户为4、5、6三层，每层建筑面积为280平方米，有独立电梯，楼底有独立花园。本项目共计采暖面积为390平方米。在和业主的沟通中，了解到业主对采暖系统的舒适需求、养生需求及后期使用成本的节能需求，南京天脉干式地暖模块正好具有升温快、省层高、节能环保、理疗养身、脚感舒适、施工便捷等优势，故全部采用南京天脉干式地暖模块铺设，主卧室使用天脉远红外地暖模块铺设，达到养生理疗的辅助效果。四楼采暖使用一台林内28kw系统炉独立供暖，五楼、六楼采暖使用一台林内35kw系统炉供应采暖。生活热水采用一台400升双盘管水箱与35kw锅炉连接，另外屋顶安装4片博世平板太阳能板，通过泵站连接水箱，和壁挂炉进行联动。当太阳能水温不能达到额定水温时，锅炉自动启动进行辅助加热。这样既能够满足业主中央热水的舒适度需求，且有效的节约生活用水的使用成本60%以上。用一台入户过滤，一台中央净水机，RO逆渗透纯水机组成一套中央净水系统，有效的保护家用生活用水及采暖管道的水质，保护家人的饮水健康和水质品质。

二、设计依据

1.《采暖通风与空气调节设计规范》 «GB50019-2003»；

2.《辐射供暖供冷技术规程》 «JGJ142-2012»；

3.《建筑工程施工质量验收统一标准》«GB50300-2013»

4.建筑给排水与采暖工程施工质量验收规范 «GB50242-2002»

5.采暖与卫生工程施工及验收规范 «GBJ242-82»

6.地面辐射供暖系统施工安装 «12K404»；

7.建筑地面工程施工质量验收规范 «GB50209-2002»；

8.建筑电气工程施工质量验收规范 «GB50303»；

9.辐射供冷末端施工安装 «125K407»。

三、本项目设计亮点：

1、理疗养身：经国家远红外中心检测，可用身体直接体验到红外热波。提高实测温度1-2度、体感温度4-5度。“暖身养身”功能，具有改善血液和微循环、促进新陈代谢、提高免疫能力、增强心脑血管机能等理疗养身功效。

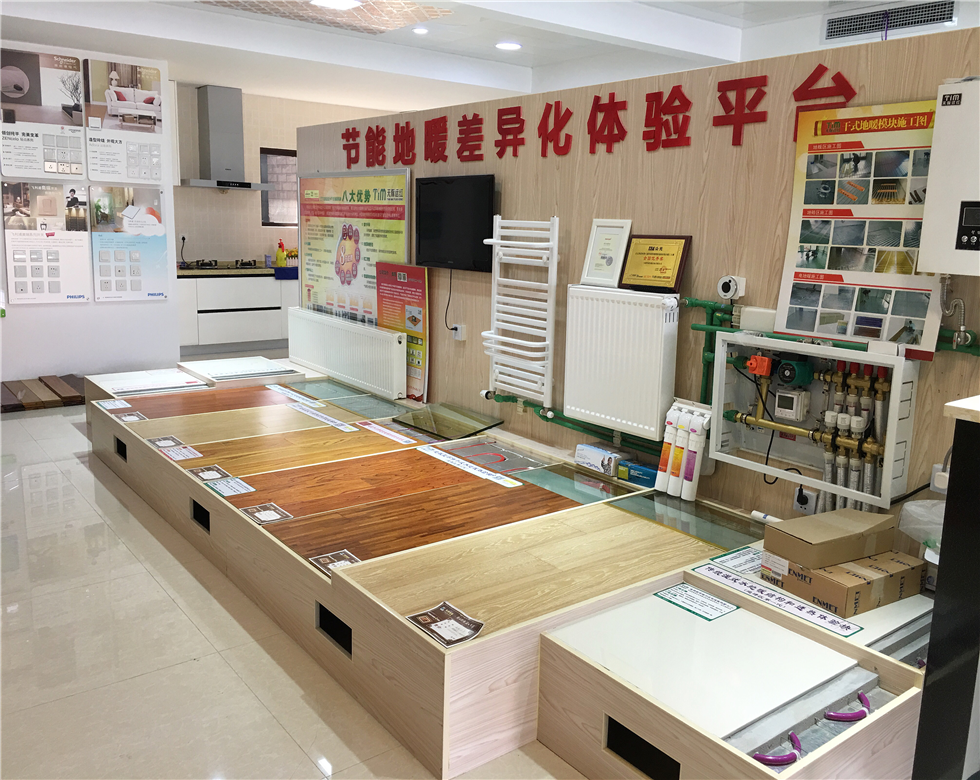

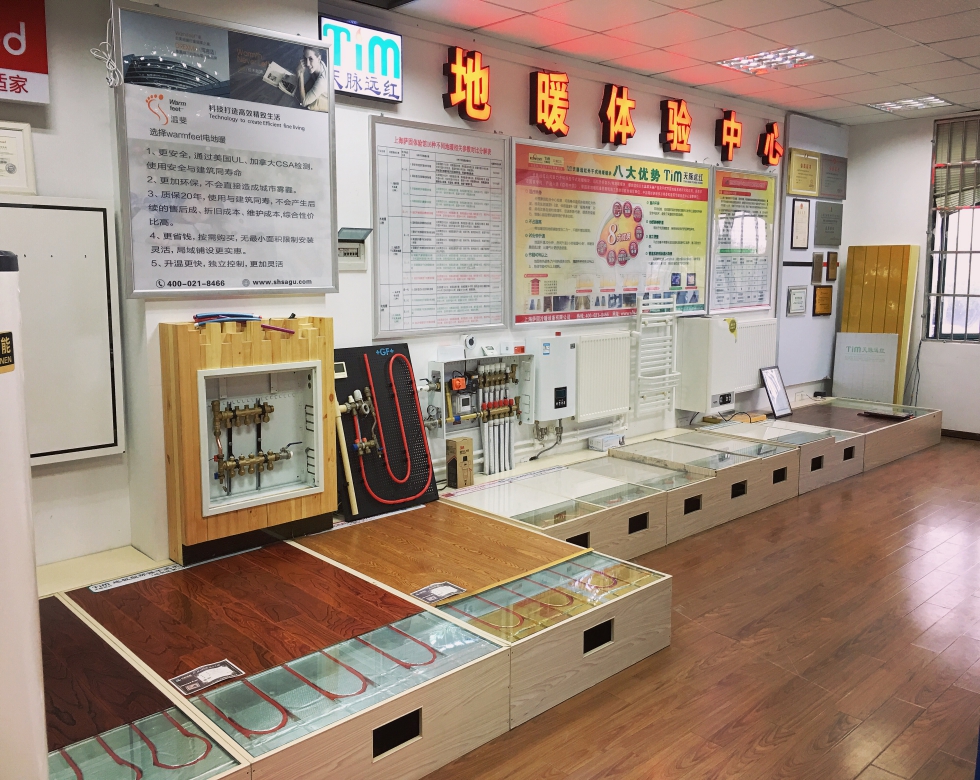

2、节省空间：铺设干式节能地暖模块，节省层高空间，湿式地暖需占层面10cm层高, 干式地暖成品层高5cm,和正常地楞骨铺实木地板层高差不多，不影响层高；

3、节能热效应快：铝板型干式地暖相当于铺装在地面的低温暖气片，表面升温一般为30分钟，房间升温约1小时，暖气片升温时间一般为2个小时，而水泥回填湿式地暖升温时间为6-8小时；关机后干式地暖和暖气片一样可维持4小时，白天上班可以完全关闭地暖，这样可大大节省采暖费用！尤其适合快节奏的南方家庭。

4、建筑承重轻：干式地暖模块相当于铺地板用的优质铺垫宝，自重很轻每平方只有2公斤，对楼板承载不构成任何影响，对安装地暖的楼盘桩基无任何影响；地暖模块本身的抗压强度高达20吨/平方，适合任何居所，尤其适合南方既有建筑的新房安装。而水泥回填湿式地暖自重160公斤每平方，需要进行载荷设计和桩基加固投资。

5、使用费用省：环保型铝板型干式地暖模块相当于地面绝热保温层，既避免了向下传热损失30%又消除了楼板传热外墙的墙根热桥损失10%以上，实现技术节能40%以上，采用周编程帮助客户实现行为节能20%以上。

6、施工便捷：干式地暖不需要水泥回填和装饰公司停工保养，有效的节省装修周期。

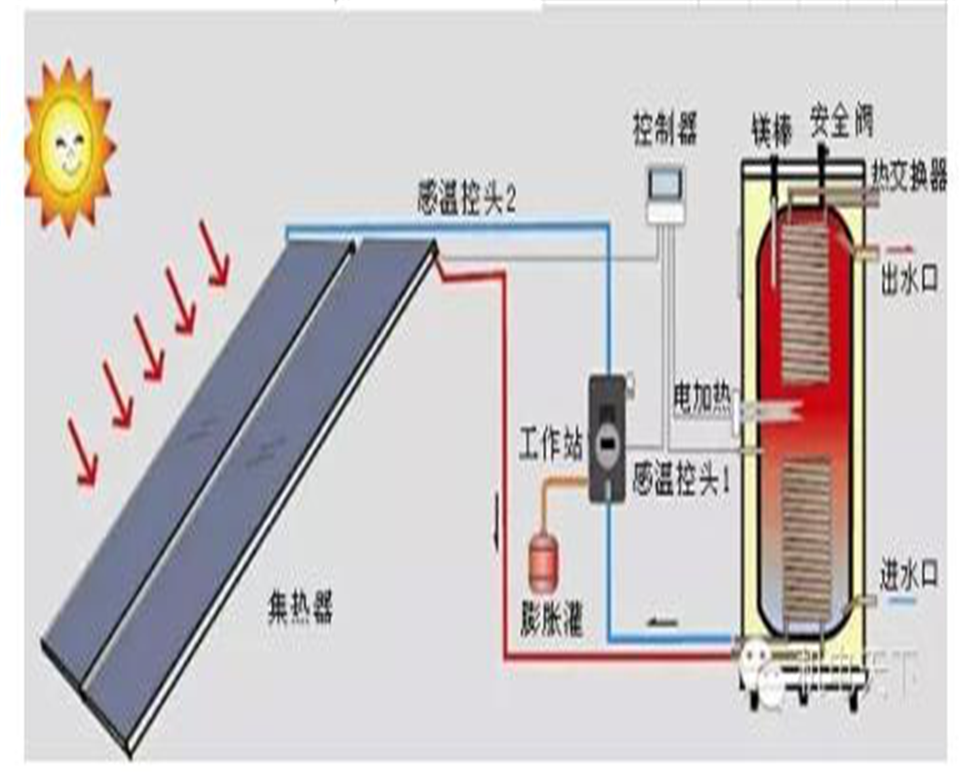

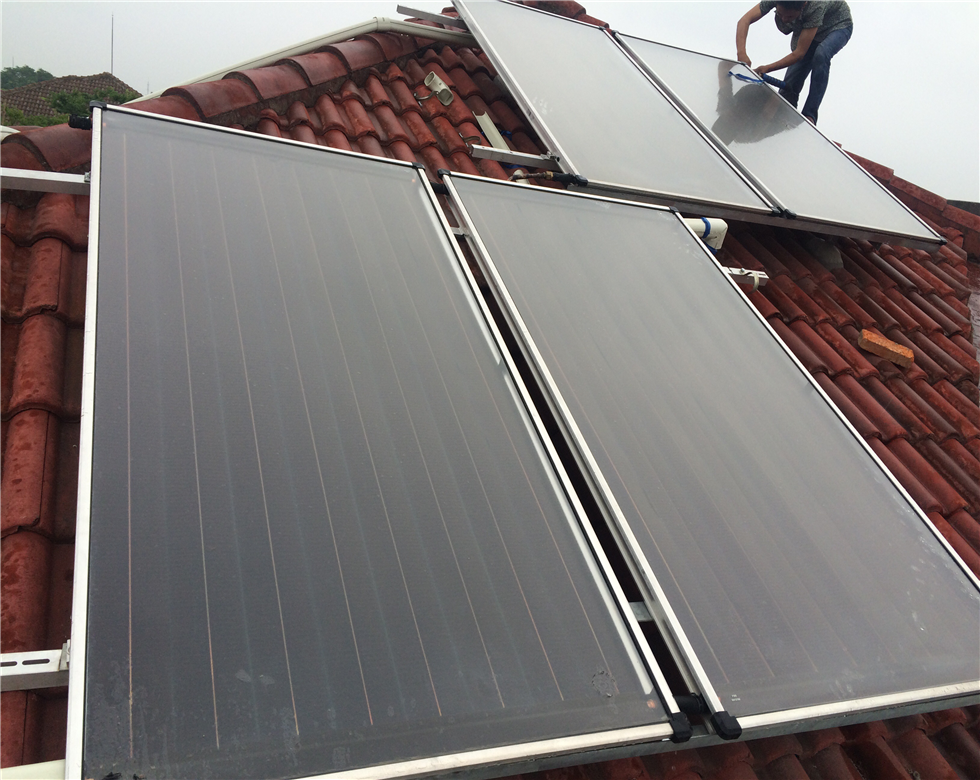

7、平板太阳能热水系统和壁挂炉的联动：免费的太阳能取之不尽，而且不会产生破坏环境的二氧化碳，另一方面，矿物燃料却日渐匮乏，价格也在节节攀升。所以和业主沟通决定，采用博世太阳能解决方案。可为客户将免费的太阳能转变为热水，这不仅有助于保护环境，而且大幅降低了能源费用。一组4片太阳能板在春、夏、秋三个季节，日照条件下每天能为家庭提供400-500L水温50-60度的热水，足够一家5-6口人日常热水需求。一套博世太阳能系统与壁挂炉进行联动来供应热水，当太阳能水温不能达到额定水温时，锅炉自动启动进行辅助加热，将大大节约常规能源的消耗，每年最多可节省45-65%的能源支出，可以说是投资回报率高。

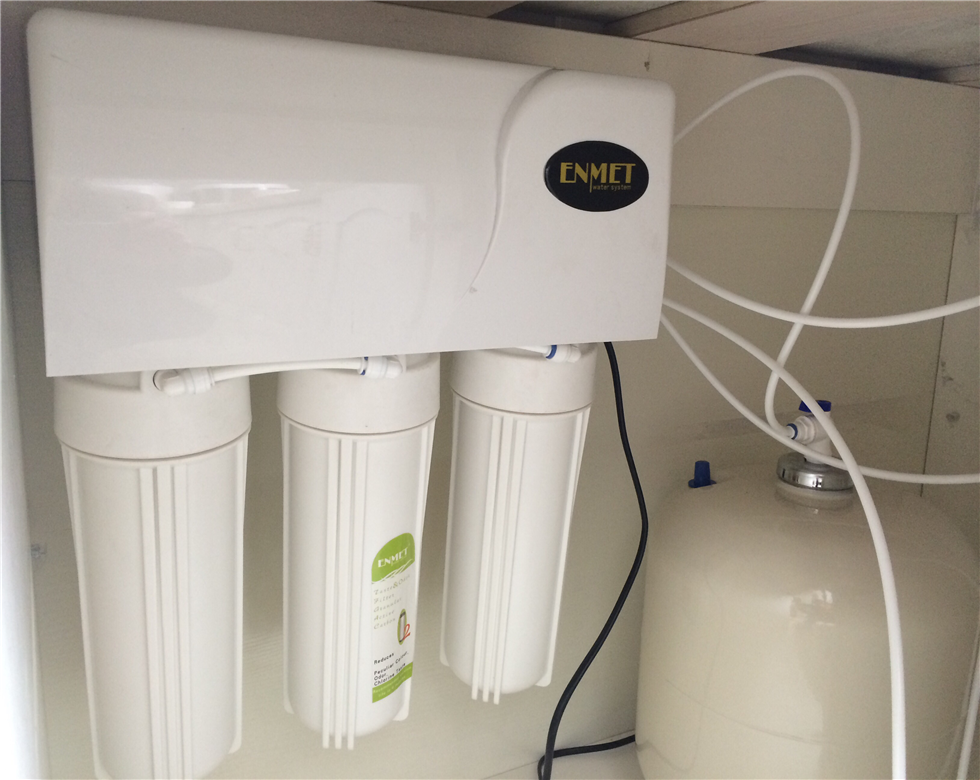

8、全屋中央净水系统：采用美国3M一台AP801作为入户过滤器，超大流量，可达75.7升/每分钟，独创的渐进式结构滤芯，有效提升容污力。后面再用一台美国3M中央净水机WTS1-CTS150作为全屋净水，最大净水流量4吨/小时，采用高纯度效能稳定的铜锌合金，有效去除及阻挡余氯、重金属、硫化氢、悬浮固体、矿物结垢及抑制微生物的繁殖。饮用水采用德国恩美特RO580逆渗透纯水机一台，采用世界先进的RO膜，采用膜分离技术制水，经5级水处理，能有效去除自来水致病污染物（包括细菌、病毒、重金属、残留农药、苯等），出水水质优于国家直饮水水质标准。水质新鲜，即制即饮，不存在细菌的再繁殖，绝无二次污染。

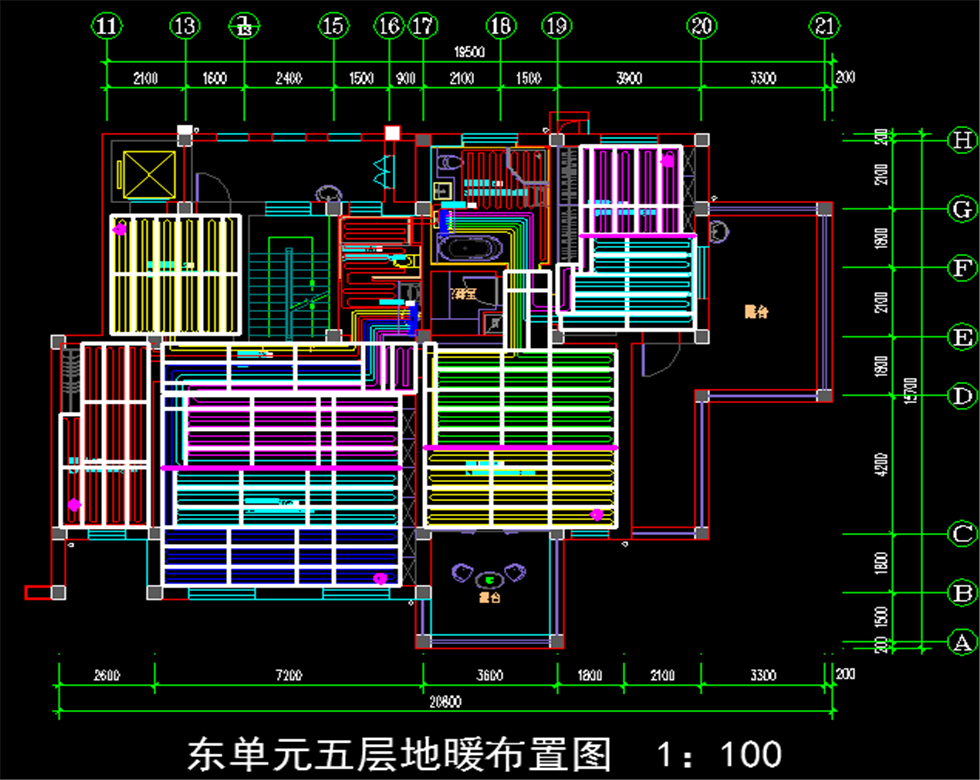

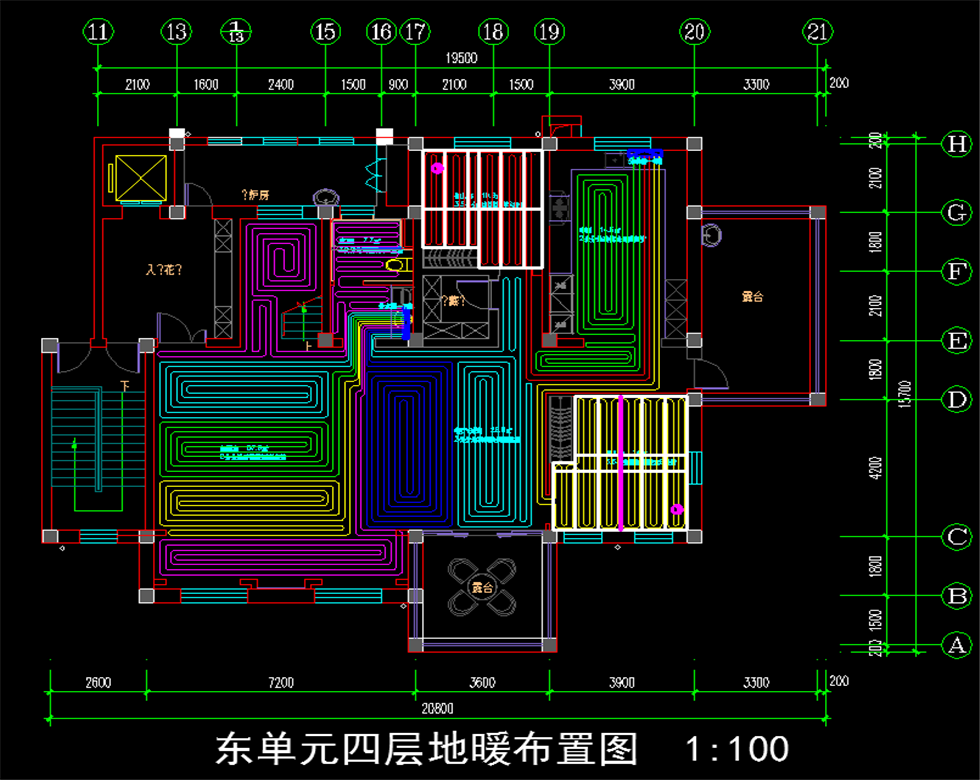

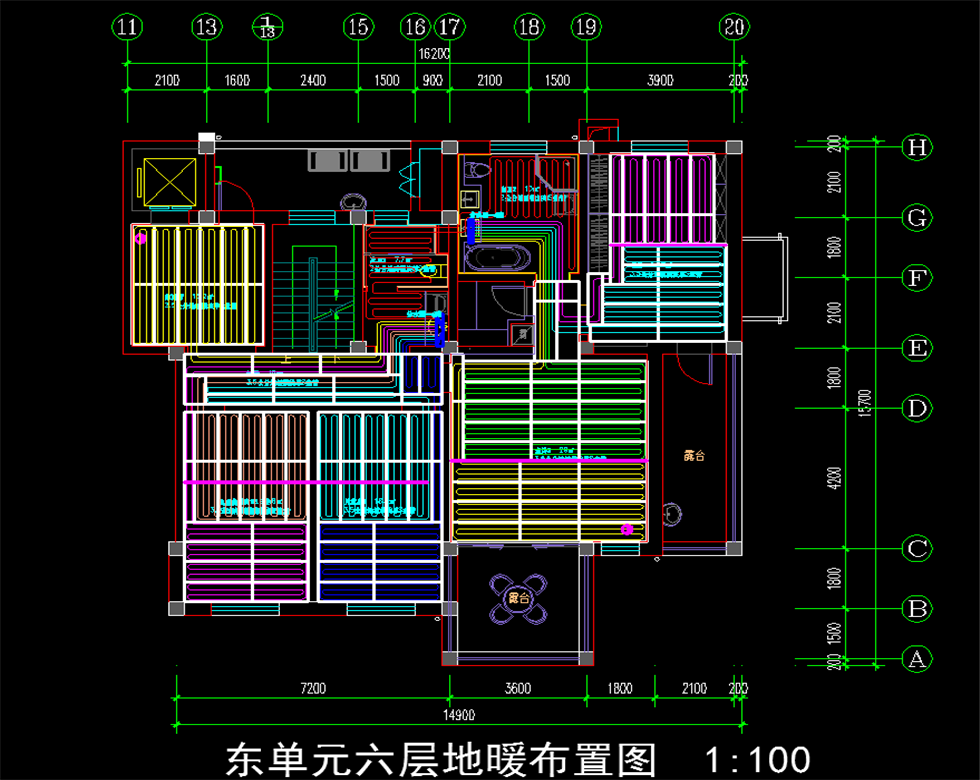

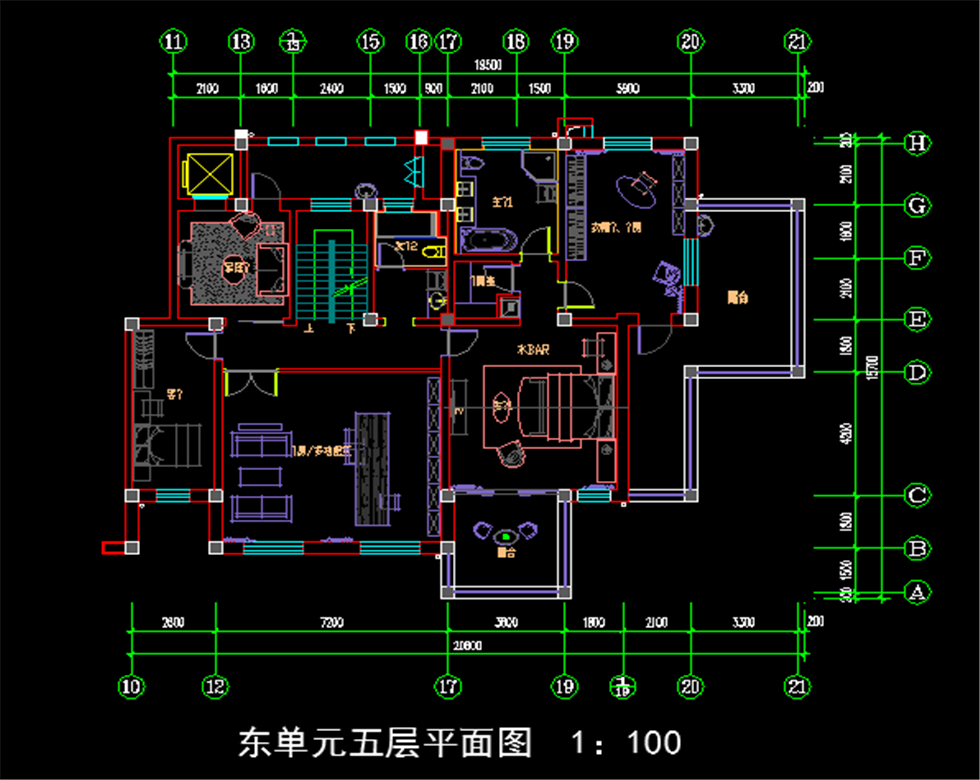

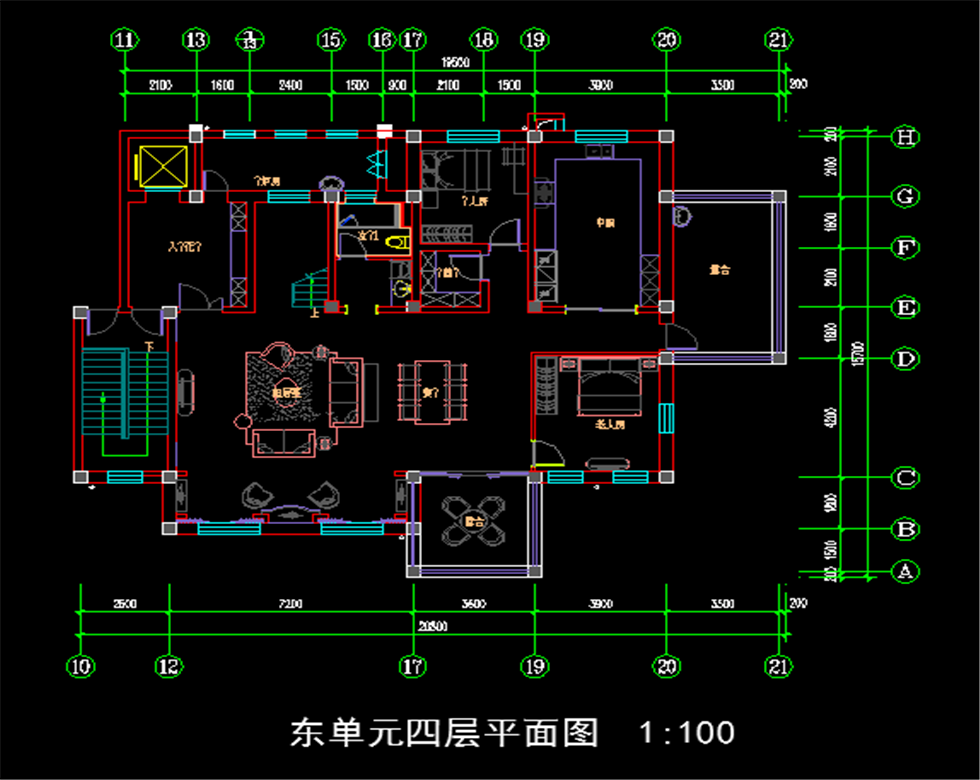

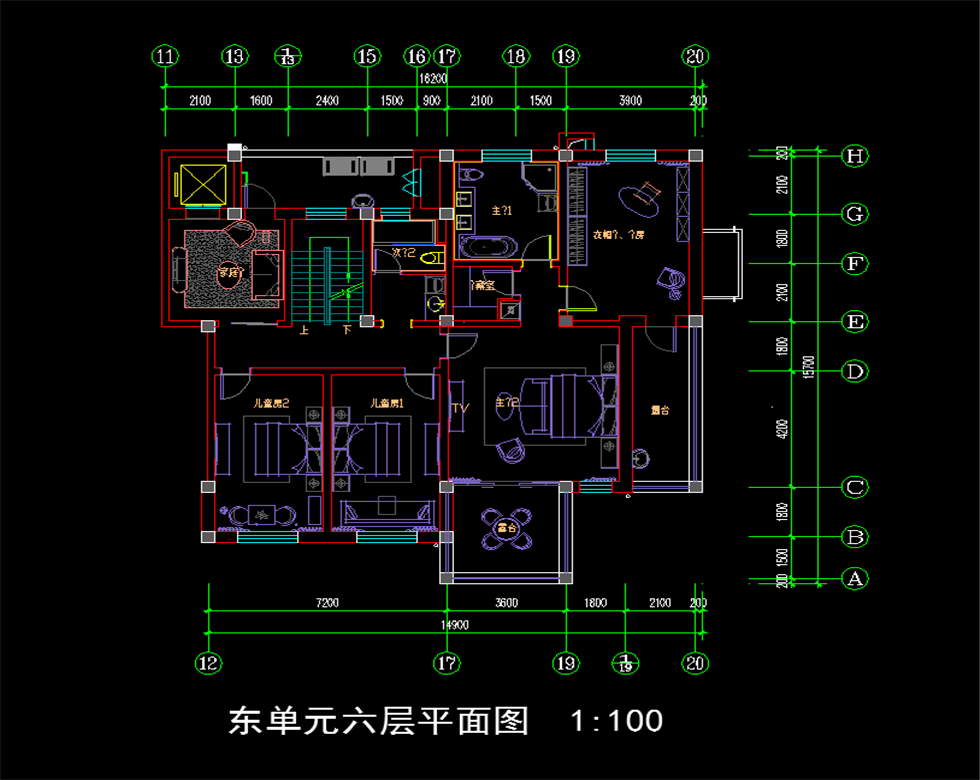

四、原始平面设计图与地暖图

五、项目系统施工工艺及流程 ：

1、现场交底

销售人员在交底前与客户确认方案，签订合同，与客户约定好交底时间，通知工程部安排施工主管到客户家进行工程交底。



2、领料交底

根据客户家的实际情况，施工主管到现场与业主交底，确认锅炉安装的位置，一般放在厨房或阳台，最好是靠近水、气源的地方，安装要确保检修和拆卸空间。

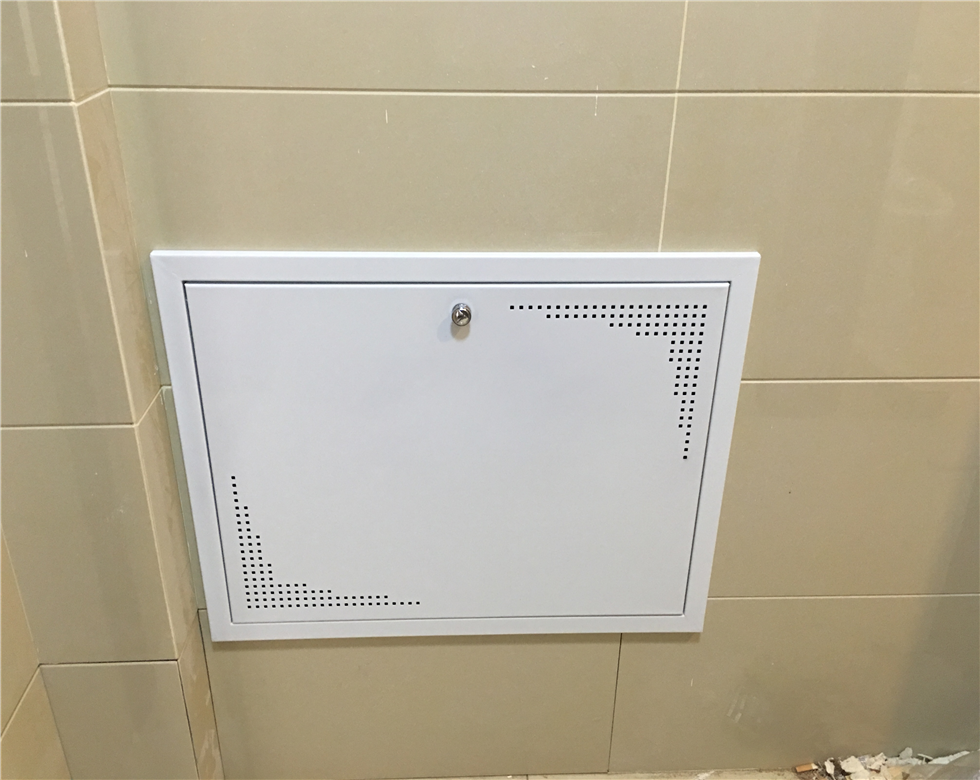

3、前期预埋施工：安装分水器箱子，排主管道，房间温控的线路排放。

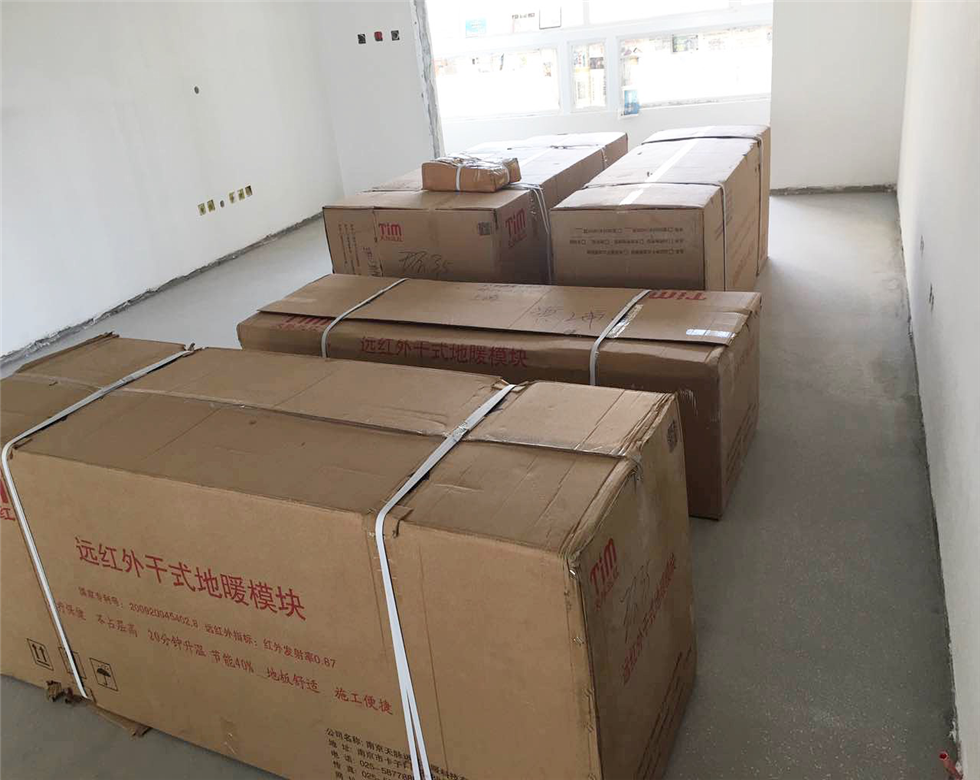

4、地面材料进场，清点。

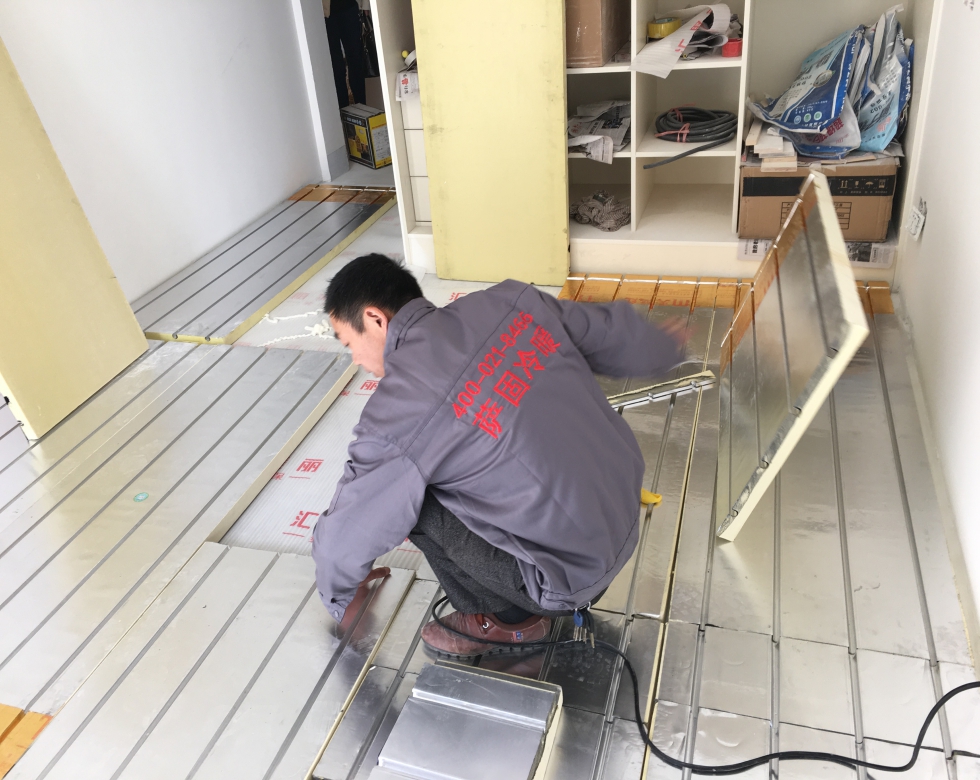

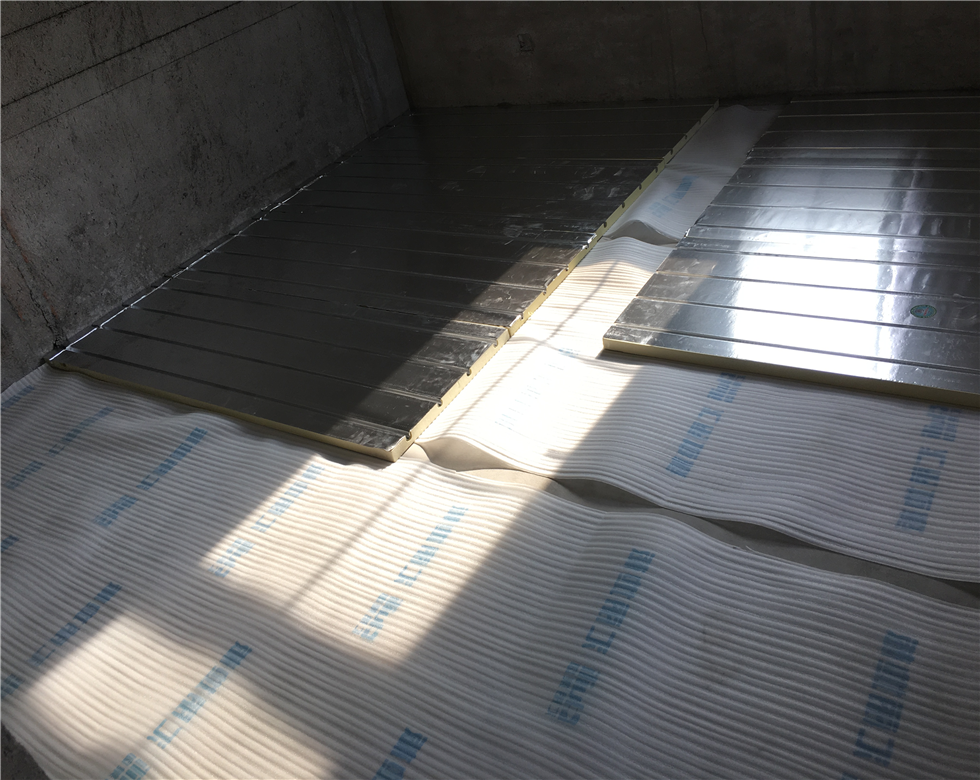

5、待确认地面平整度符合要求后，开始铺设防潮垫和干式地暖模块

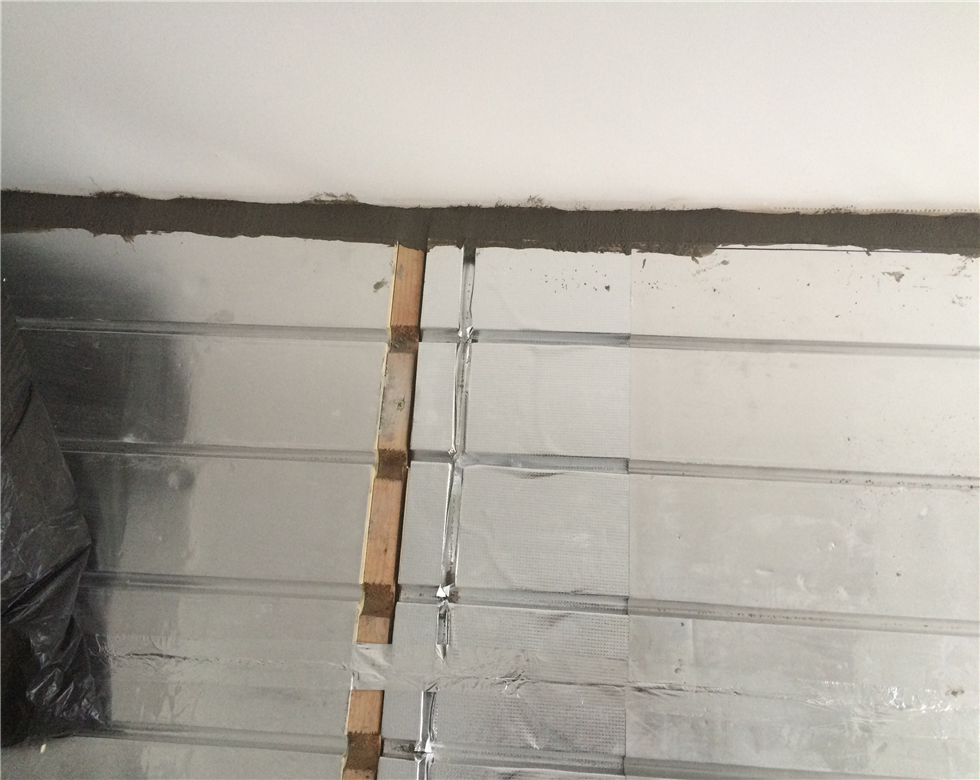

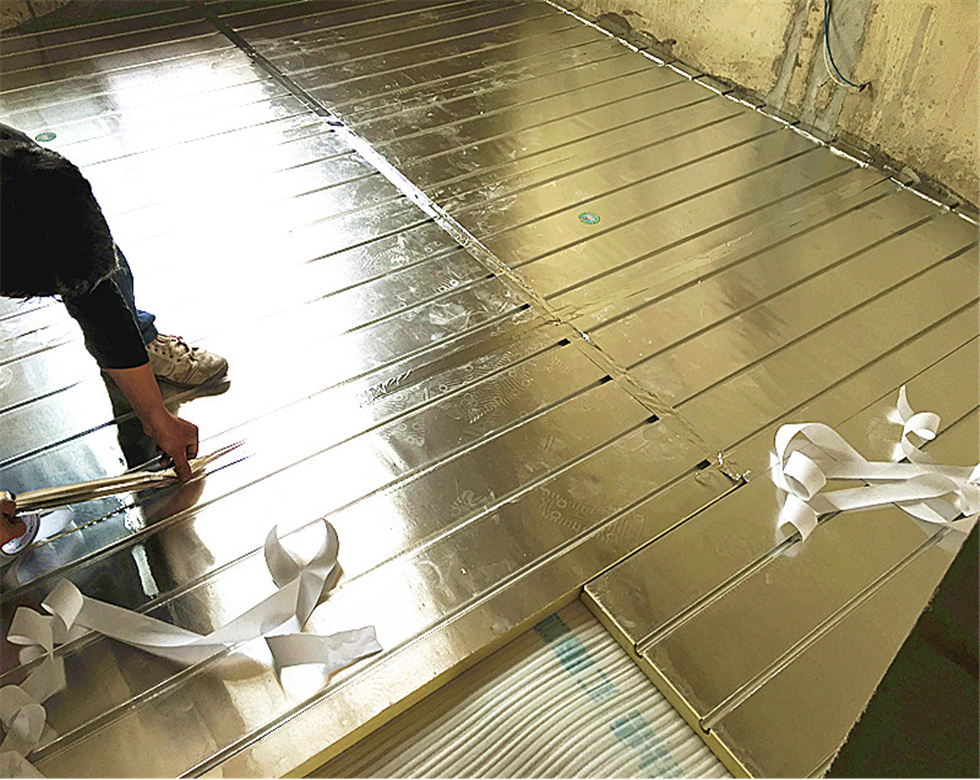

我们公司最注重的就是施工细节，每一块模块之间用铝膜胶带连接固定，大于14平方的地暖区需放置专用木楞骨

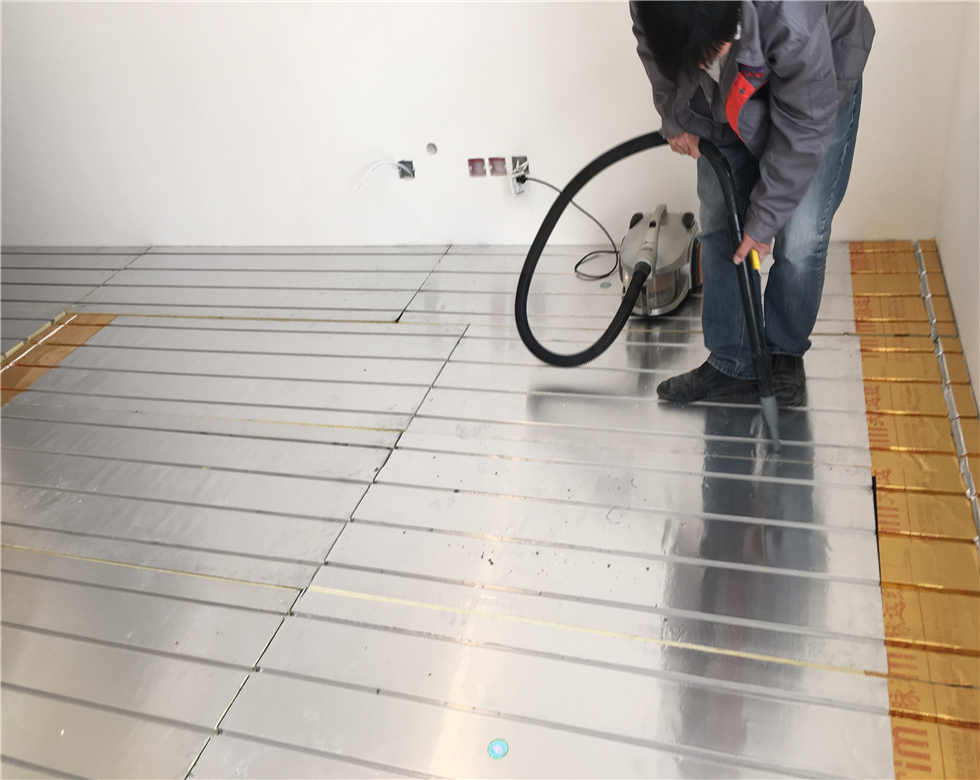

师傅用吸尘器吸走灰尘和垃圾

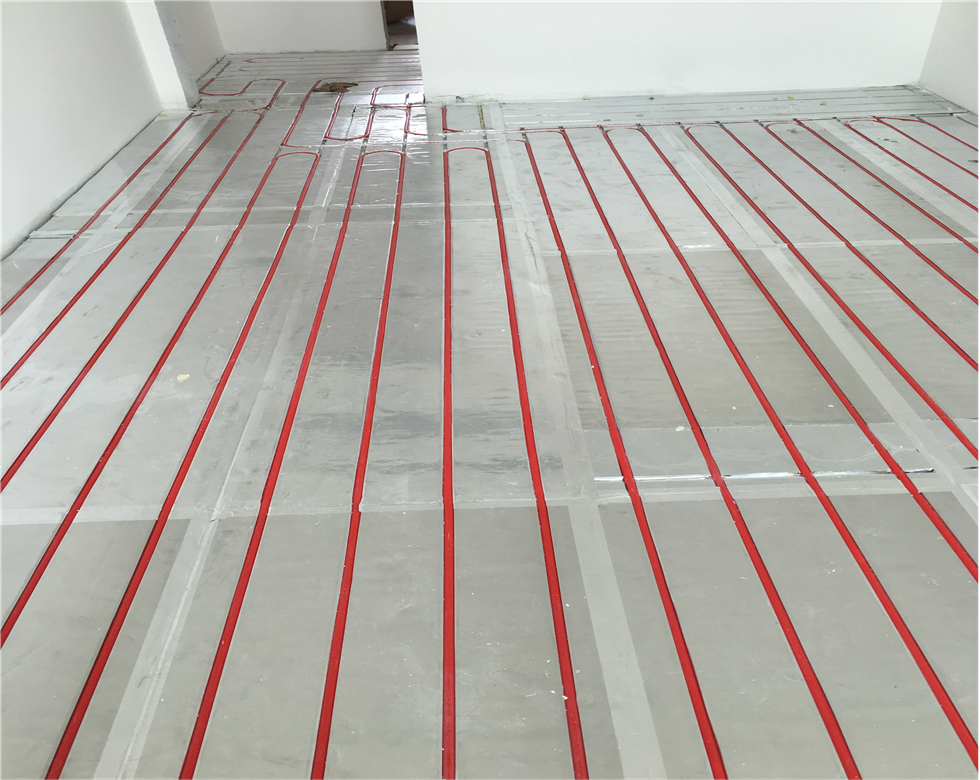

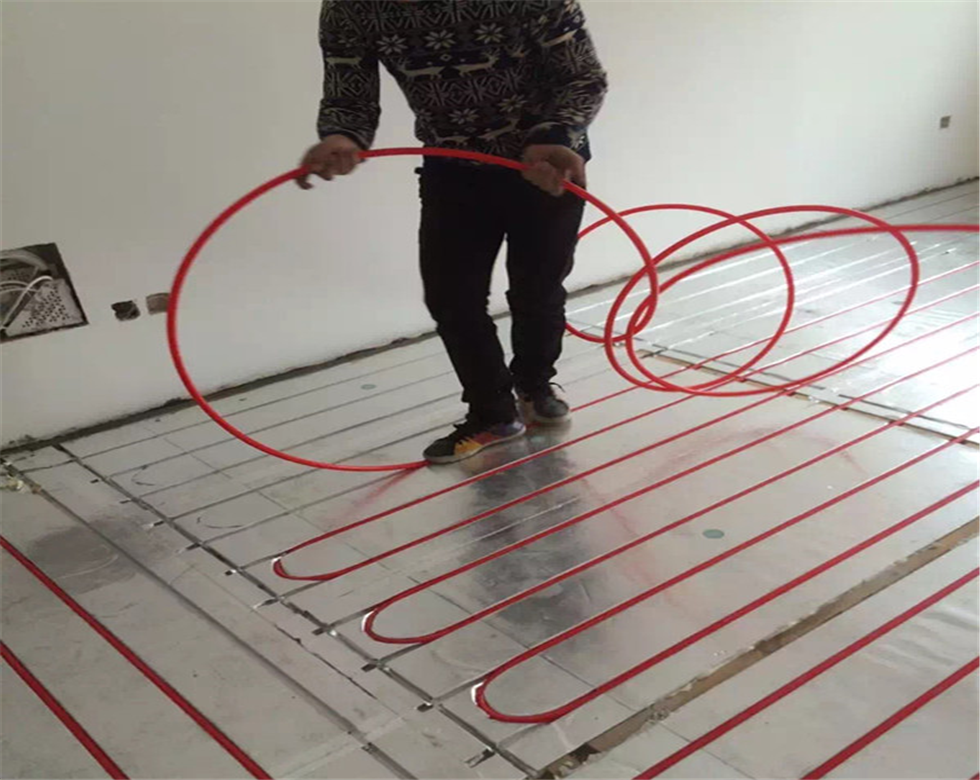

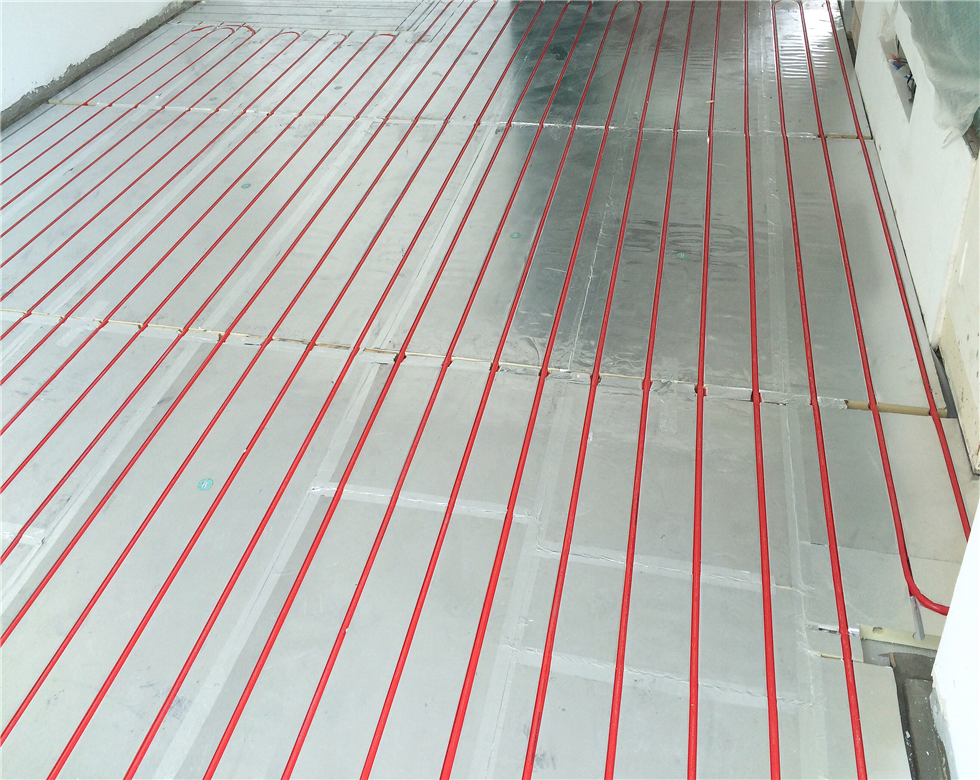

6、干式模块全部铺设完毕后，开始铺装地暖管

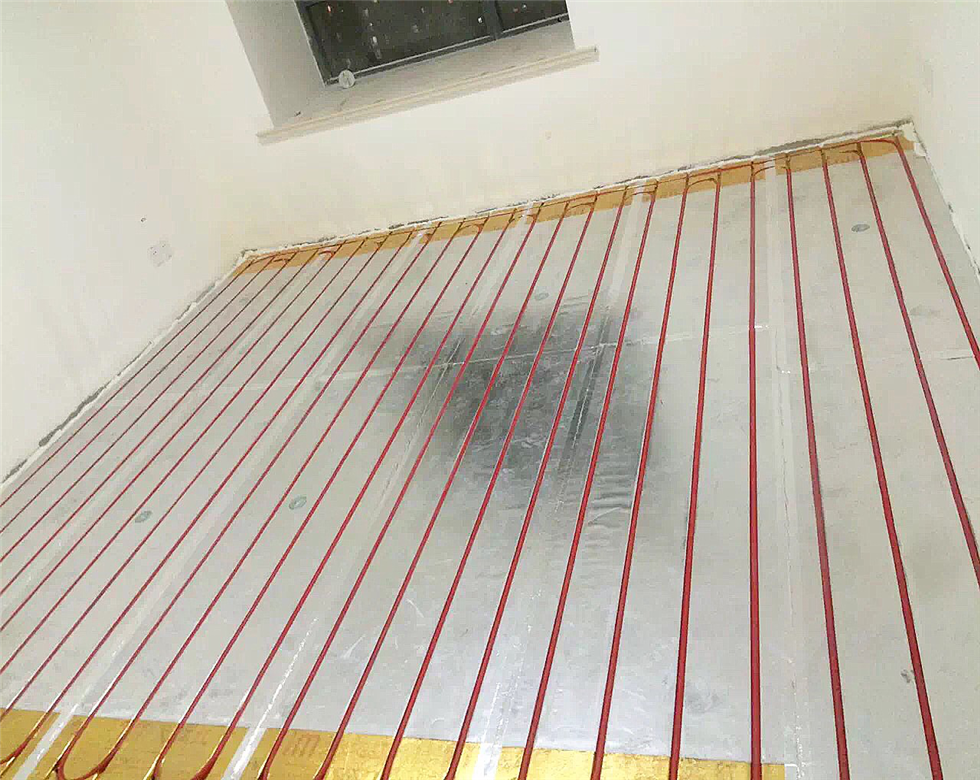

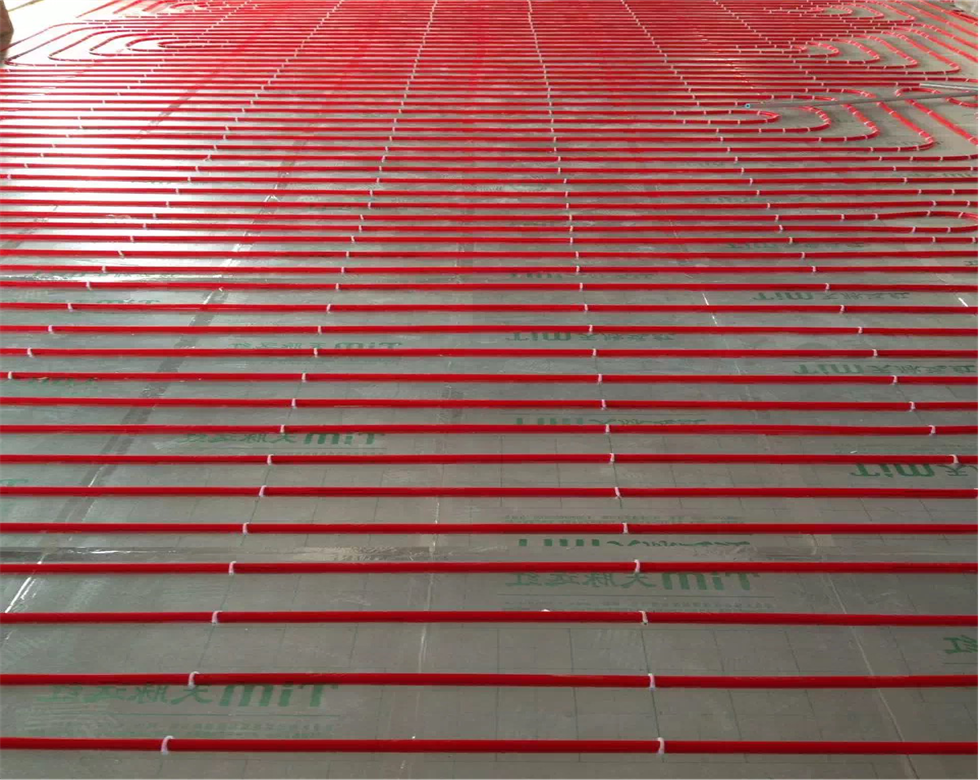

地砖区使用2cm天脉干式平板模块，回路均匀，管道整齐是我们的施工标准

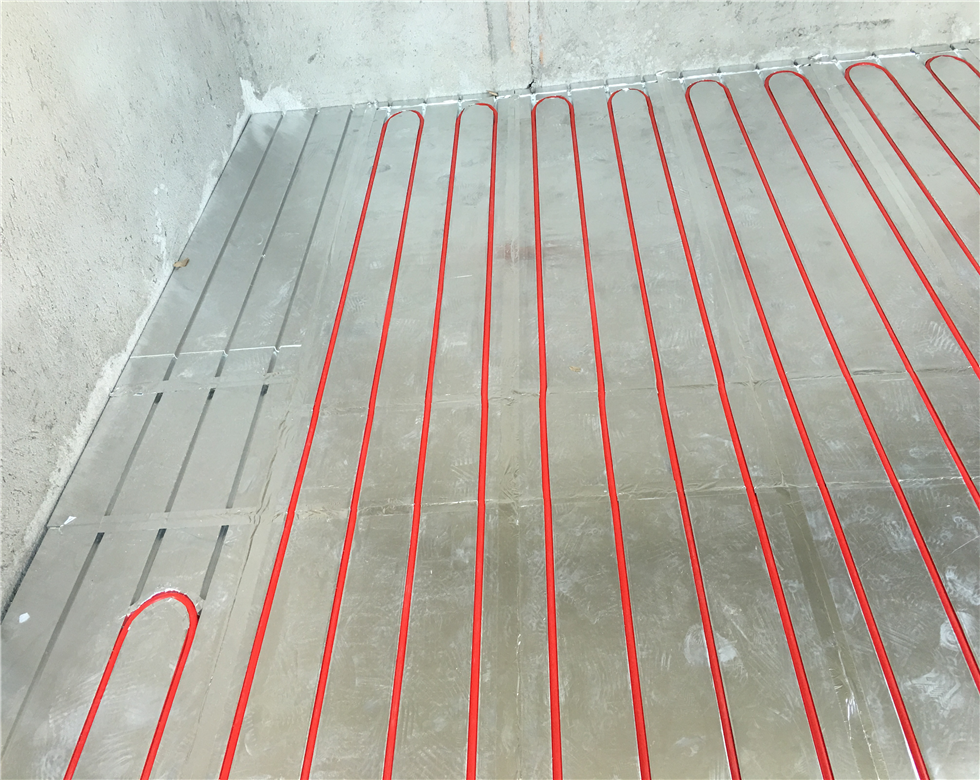

地板区使用3.5cm天脉干式沟槽模块

房间内落地衣橱下铺设干式模块，但不铺设地暖管，防止高温破坏家具

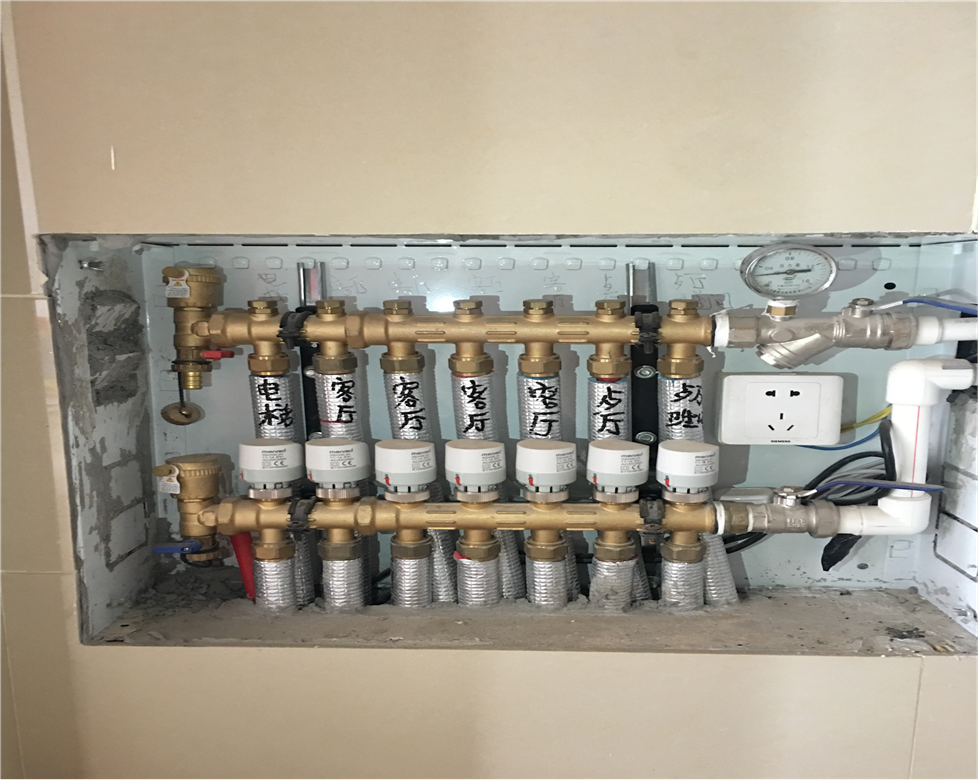

7、检查铺设的地暖管有无损伤，进行初步水压试验，从进水排水阀注入清水进行水压试验。试验压力为工作压力的1.5-2倍，但不小于0.6Mpa,稳压一小时内压力降不大于0.05Mpa，且不渗不漏为合格。处理分水器细节，套上保温，标明回路等，每层楼分别两套分水器。

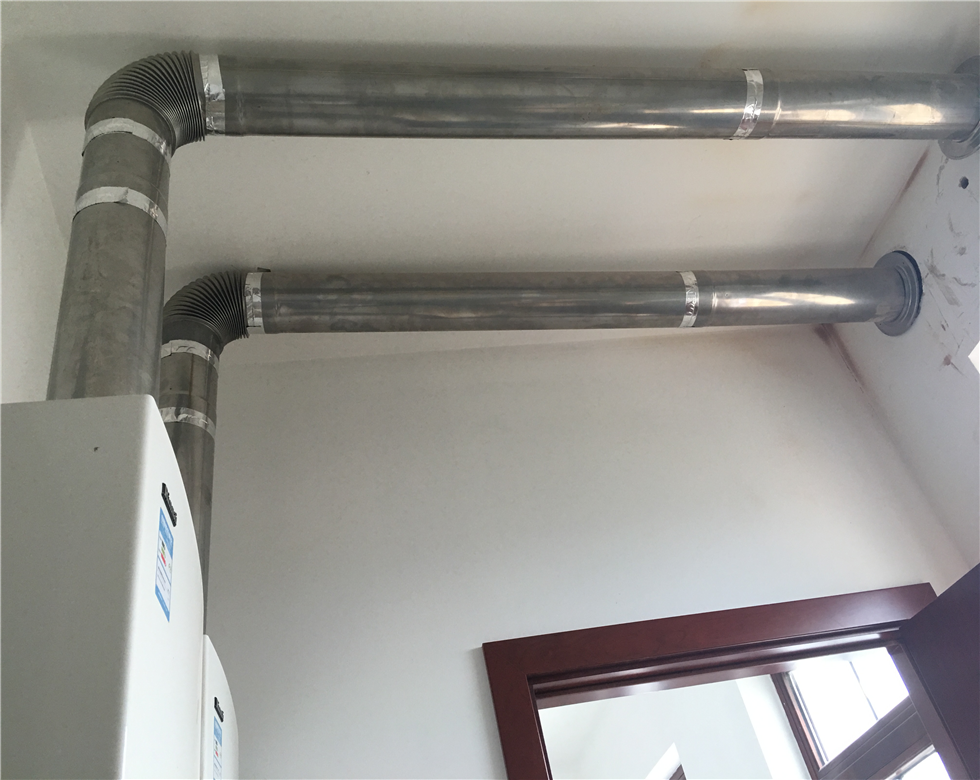

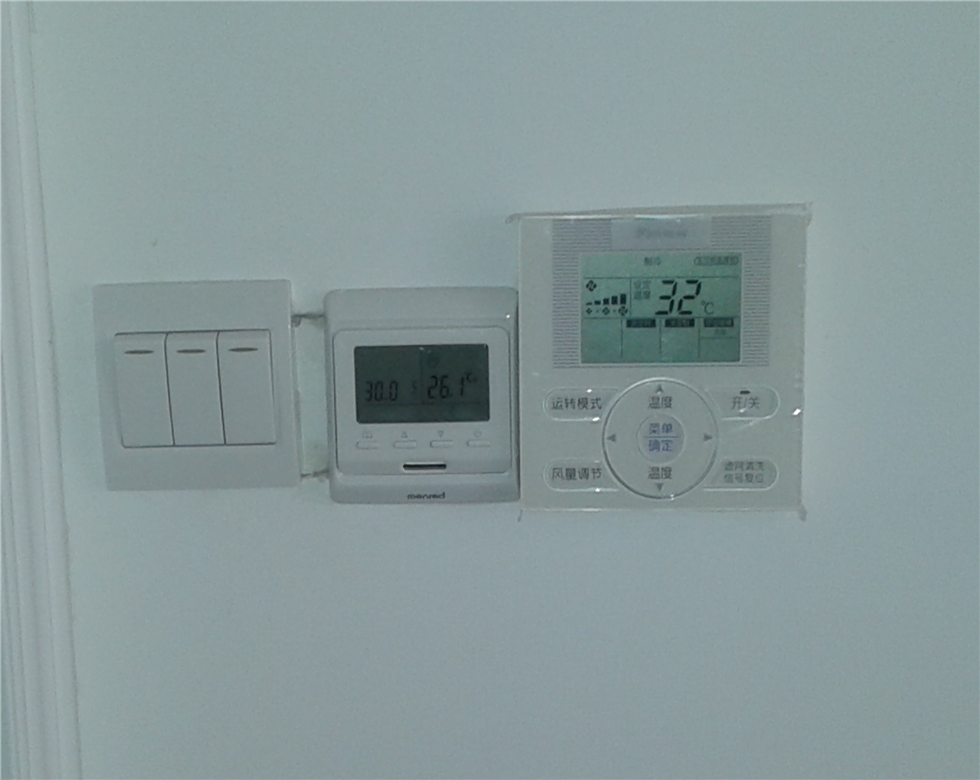

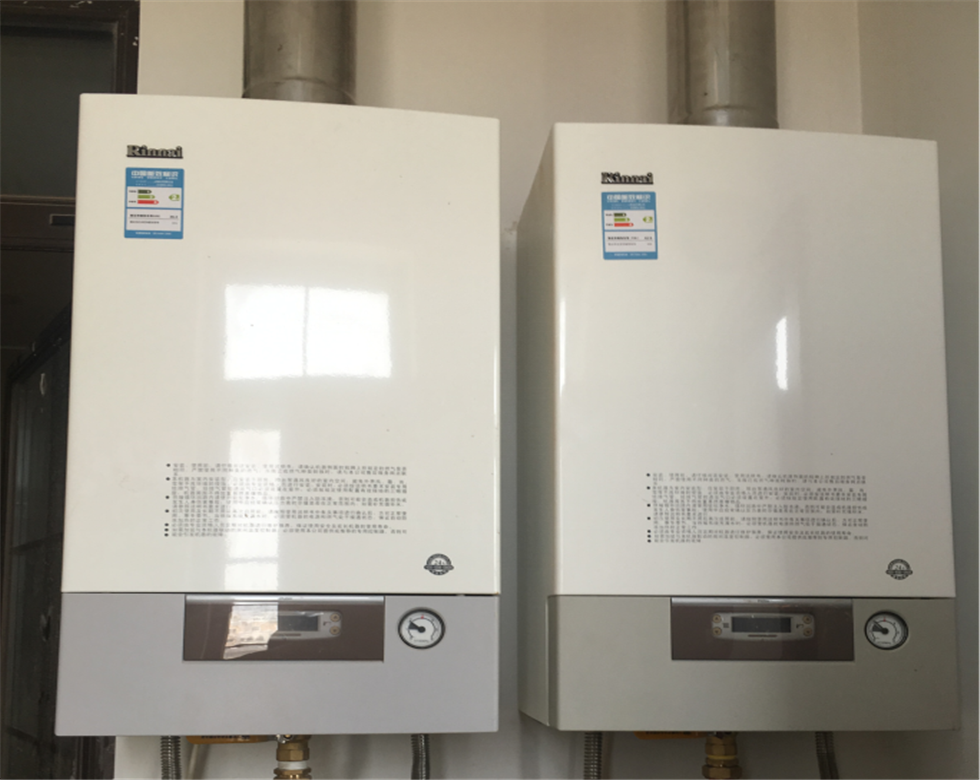

8、待地面完工后，安装锅炉，温控器

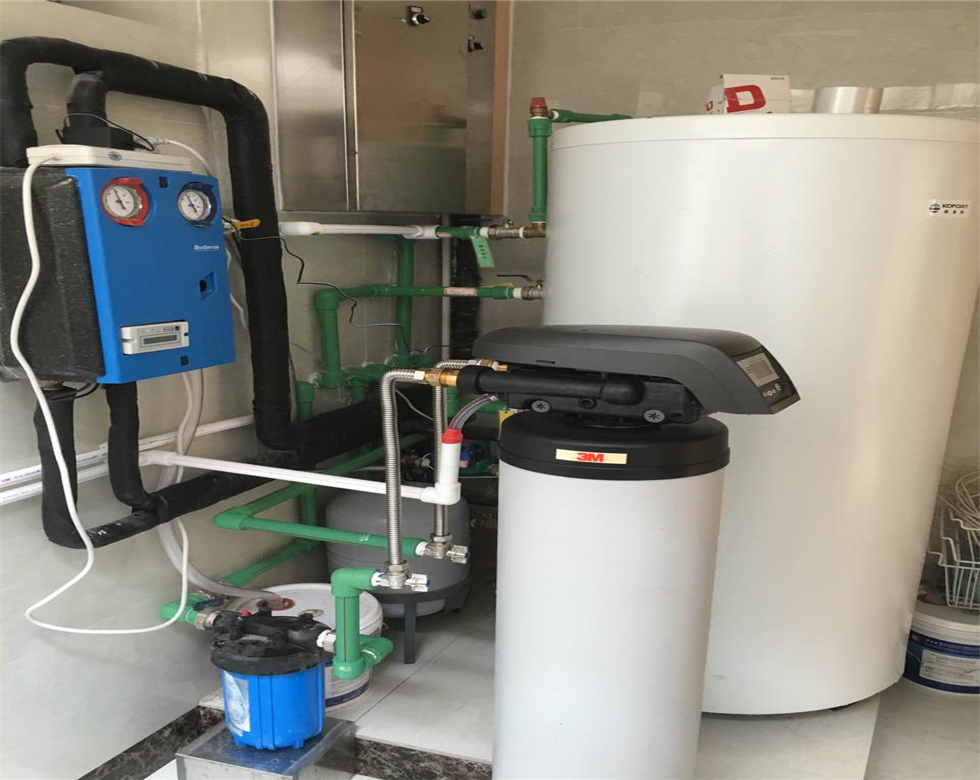

9、安装太阳能、水箱和中央净水设备

10、分集水器连接固定后让管道通水，在打压试验前应先对分水器的进水和回水阀门进行彻底清洗，之后在将地暖管路清洗干净注入水，每路进行排气。再准备对地暖系统进行二次水压试验（试压要求同步骤7）。地面采暖系统未经调试，严禁运行使用。



11、试压合格以后，先打开房间温控开关2分钟待电热执行器完全打开后，打开壁挂炉对地暖进行初步调试，业主此时初步检查验收，主要看看有没有模块松动和响声。



11.初步验收合格，等地板、地砖全部铺好后，再和业主进行总验收调试。一切调试正常后，由业主验收签字并传授业主操作步骤和注意事项。





六、售后服务承诺

1、公司设有工程服务部，负责地暖系统的安装、调试和售后的维护、保养及维修。

2、为用户提供长期服务，包括安装、调试，定期保养、维修等全套工作，设备自调试验收合格之日起两个采暖期内在正确使用情况下免费保修，直至更换产品；质保期外，对业主实行有偿服务。

3、产品安装后，公司建立客户档案，记载从系统设计以来的所有资料，以便售后服务，免费对用户进行设备使用培训。
